CA6210B 電能表現場校驗儀

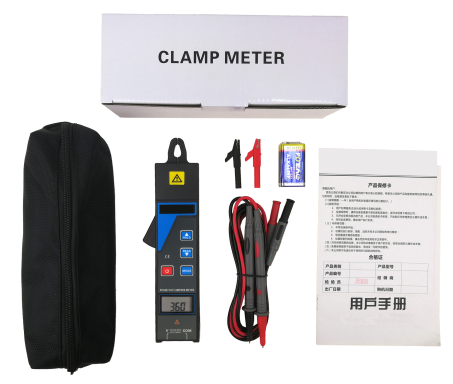

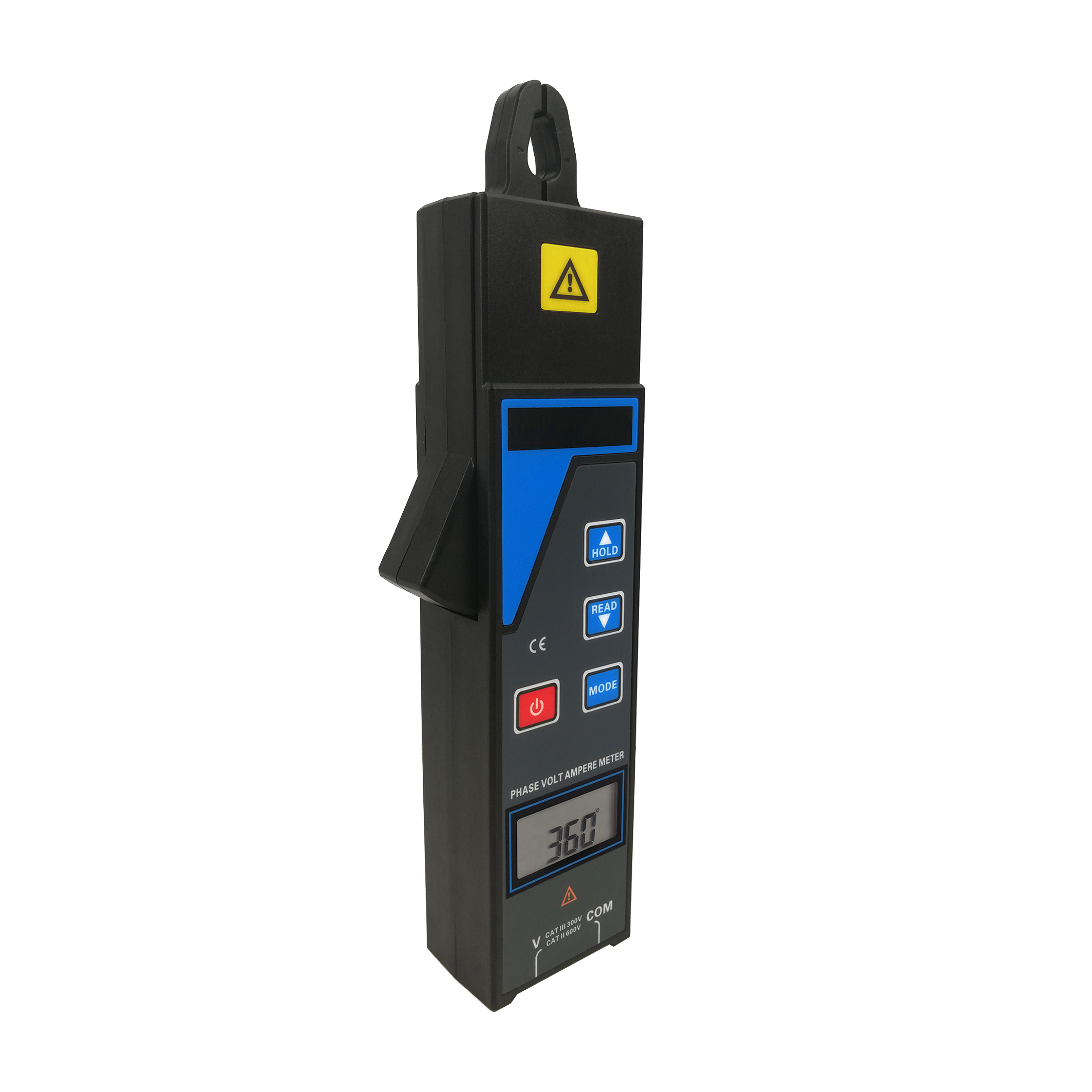

CA6210B 電能表現場校驗儀又名電能表在線校驗儀、電能表校驗儀、MiNi鉗形功率表，采用單鉗設計，MiNi機身，小巧玲瓏，其外形美觀精致，結構科學合理。使用高性能32位嵌入式微處理器+實時操作系統，CPU最高主頻達到120MHz，ADC實現最高采樣速率達到1MSPS，有效保證了數據的精度和信息完整性，儀表能測試380/220V電力系統中的相位、真有效值電壓、真有效值電流、漏電流、頻率、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因數、1~50次諧波、諧波比等，并實時顯示電流電壓波形，能判斷感性容性電路，非常適合于排線密集的場所及二次計量單位。儀表還具有數據保持、定時數據存儲、數據查閱等功能，廣泛適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、計量部門、科研院校等領域。尤其適用于對電壓、電流、功率、電能、諧波、相位等電量參數做分析和診斷。
1．基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
/ |
|
環境濕渡 |
40%～60% |
＜80% |
/ |
|
信號波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信號頻率 |
50HZ±1HZ |
40HZ～70HZ |
/ |
|
諧 波 |
<0.1% |
0.0%～100% |
頻率=50HZ |
|
儀表工作電壓 |
9V±0.5V |
9V±1V |
/ |
|
測相位頻率相序時電流幅值 |
1A±0.1A |
3mA～30A |
/ |
|
測相位頻率相序時電壓幅值 |
100V±10V |
2V～600V |
/ |
|
測功率功率因數時電流幅值 |
1A±0.1A |
10mA～30A |
/ |
|
測功率功率因數時電壓幅值 |
100V±10V |
10V～600V |
/ |
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
2．一般規格
|
功 能 |
同時測試380/220伏電力系統中的相位、真有效值電壓、真有效值電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因數、1~50次諧波、諧波比、電流電壓波形實時顯示、漏電流、頻率、相序、1秒~999秒定時存儲數據等 |
|
電 源 |
6LR61，9V DC，連續使用約7小時 |
|
測試方式 |
鉗形CT；真有效值方式 |
|
鉗口尺寸 |
Ф7.5mm×13mm |
|
測量范圍 |
相位：0°～360° |
|
電壓：AC 0.1V～600V(電壓頻率范圍:40Hz~70Hz) |
|
|
電流：AC 0.0mA～30.0A (電流頻率范圍:40Hz~70Hz) |
|
|
有功功率：0.00W~18.0KW |
|
|
無功功率：0.00Var~18.0KVar |
|
|
可視功率：0.00VA~18.0KVA |
|
|
有功電能：0.0Wh~9999KWh |
|
|
無功電能：0.0VARh~9999KVARh |
|
|
可視電能：0.0VAh~9999KVAh |
|
|
50Hz諧波次數：1~50次 |
|
|
諧波比：0%~100% |
|
|
頻率：40.0Hz～70.0Hz |
|
|
功率因數：-1～+1 |
|
|
分 辨 率 |
相位：1° |
|
電壓：0.1V |
|
|
電流：0.1mA |
|
|
可視功率：0.01VA |
|
|
有功功率：0.01W |
|
|
無功功率：0.01Var |
|
|
可視電能：0.1VAh |
|
|
有功電能：0.1Wh |
|
|
無功電能：0.1VARh |
|
|
諧波比：1% |
|
|
頻率：0.1Hz |
|
|
功率因數：0.01 |
|
|
測量精度 (23℃±5℃，80%RH以下) |
相位：±2°（注：工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；為確保測量的準確性，電壓需不低于5V，電流不低于5mA) |
|
電壓：±1.5%±5dgt |
|
|
電流：±1.5%±5dgt |
|
|
有功功率：±2%±5dgt |
|
|
無功功率：±2%±5dgt |
|
|
視在功率：±2%±5dgt |
|
|
有功電能：±2%±5dgt |
|
|
無功電能：±2%±5dgt |
|
|
視在電能：±2%±5dgt |
|
|
諧波比（I>30mA V>30V)：±(2%+6dgt) |
|
|
頻率：±1Hz |
|
|
功率因數：±0.04 |
|
|
波 形 |
能顯示1~4個完整周期波形（50Hz） |
|
諧 波 |
1~50次 |
|
定時存儲 |
Close：關閉定時存儲功能（開機默認關閉） 1~999：每1秒~999秒自動存儲數據 |
|
數據存儲 |
4000組 |
|
定時關機 |
10min：10分鐘儀表自動關機(開機默認10分鐘自動關機) Close：關閉自動關機功能 |
|
顯示模式 |
OLED液晶顯示 |
|
LCD尺寸 |
35mm×21.5mm；顯示域32mm×15mm |
|
換 檔 |
自動換檔 |
|
速 率 |
ADC采樣速率：1MSPS； 顯示速率：10次/秒 |
|
儀表尺寸 |
長寬厚220mm×45mm×30mm |
|
線路電壓 |
600V以下線路測試 |
|
功能切換 |
按MODE鍵切換顯示各功能頁面 |
|
數據保持 |
按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
數據查閱 |
按READ鍵進入數據查閱，按上下箭頭鍵翻閱所存數據 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
無效顯示 |
”----“或“---” |
|
電池電壓 |
電池圖標顯示實時電量，當電池電壓低于6.8V時，顯示空心電池圖標，提醒更換電池 |
|
儀表質量 |
儀表220g (含電池)；總質量0.57kg(含外包裝) |
|
工作電流 |
Max 17mA |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
絕緣強度 |
2000V/rms(儀表外殼前后兩端之前) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
