CA6300M 配網電流相位測試儀
CA300M配網電流相位測試儀由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成，能同時在線測試3路高壓配網（Ha、Hb、Hc），3路中壓配網（Ma、Mb、Mc）和3路低壓配網（La、Lb、Lc）的電流、相位，判斷相序、核相等。9路信號同時檢測，無線傳輸，其無線傳輸距離約150米，電流量程為AC 0～20000A，相位量程為0～360°，鉤式檢測儀可測導線或電纜外徑Ф168mm，可測量母排最大尺寸168mm×245mm，能直接測試35kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜。

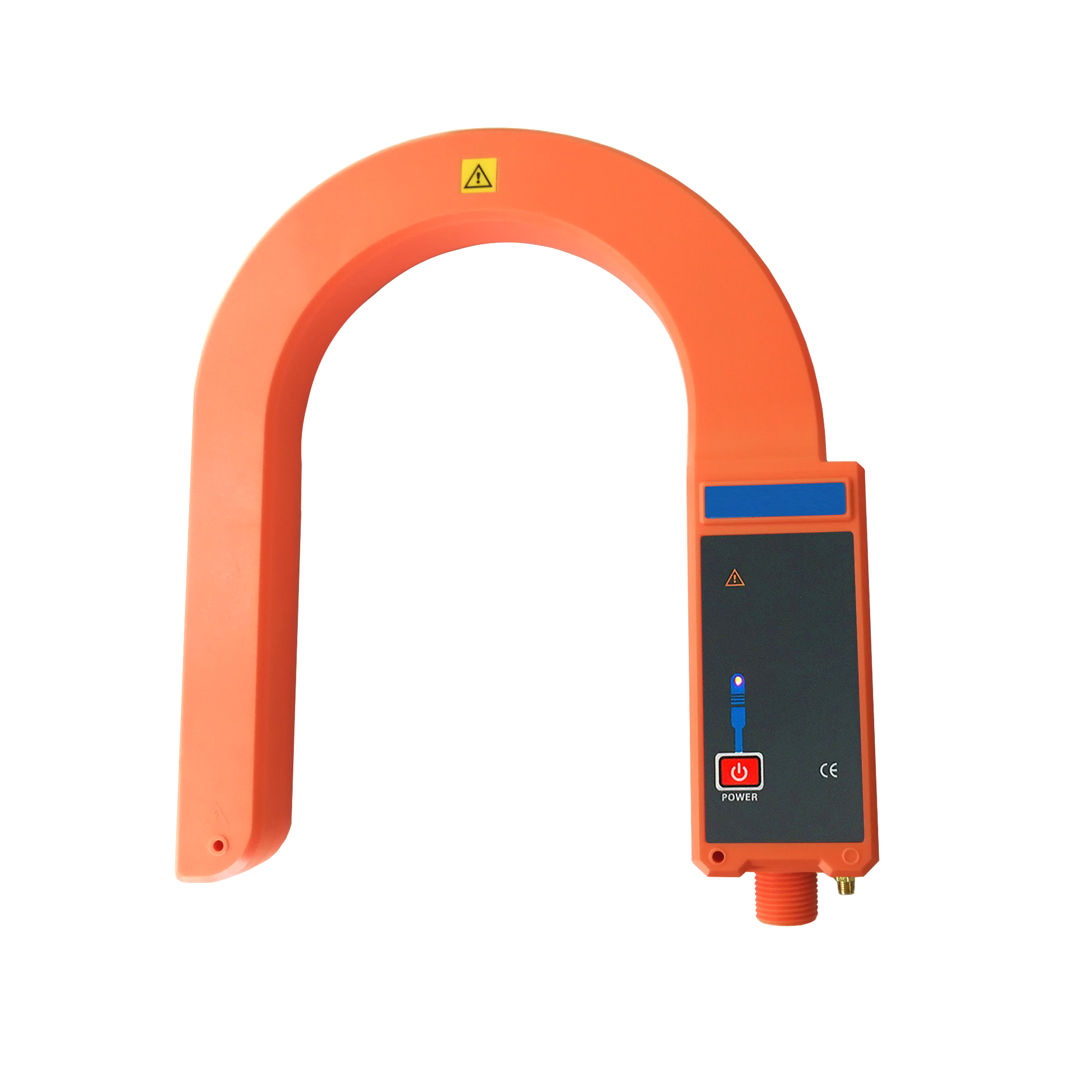

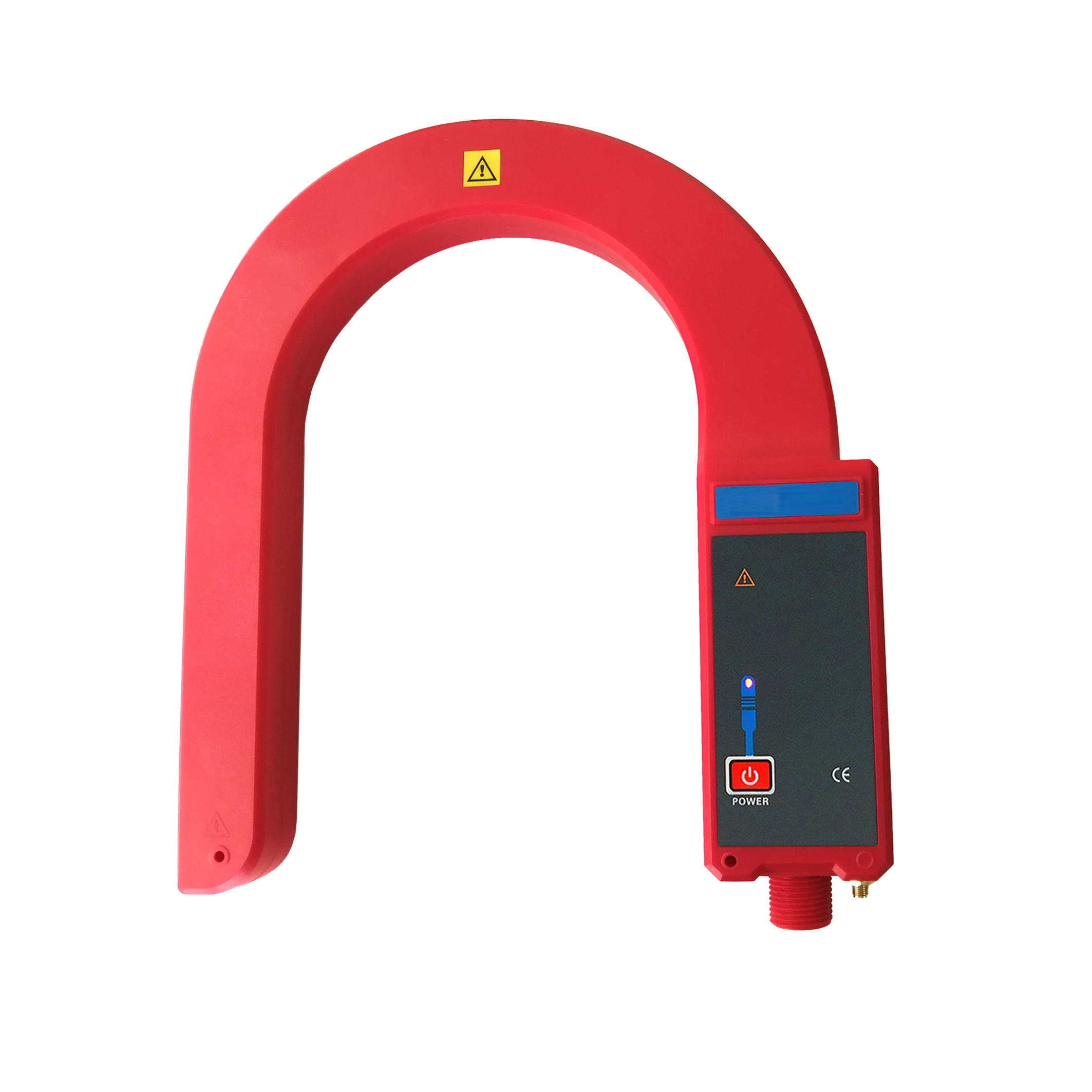

CA300M配網電流相位測試儀鉤式檢測儀分黃綠紅三種顏色，連接絕緣桿，可以?huà)煸诰€(xiàn)路上測試，絕緣桿輕便，節省操作人員體力，還具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。接收器采用3.5寸真彩液晶屏，同屏顯示，一目了然。儀表還具有數據保持、數據存儲等功能。本測試儀主要用于配網線路電流、相位測試，判斷相序、核相等，是配網線路運維、檢修、作業的好幫手。
|
功 能 |
配網線路高中低壓（Ha、Hb、Hc ，Ma、Mb、Mc，La、Lb、Lc）9路交流電流、相位、漏電流測試；相序判斷，核相 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
測試方式 |
鉤式CT，可以?huà)煸诰€(xiàn)路上測試 |
|
傳輸方式 |
315MHz ～433MHz無線傳輸 |
|
傳輸距離 |
直線傳輸距離約150m |
|
顯示模式 |
3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
|
可測線徑 |
Ф168mm的導線、電纜，或168mm×245mm的母排 |
|
測量范圍 |
電流：AC 0～20000A (50/60Hz自動) |
|
相位：0～360° |
|
|
分 辨 力 |
0.01A；1° |
|
電流精度 |
±2%±5dgt (23℃±5℃，80%RH以下) |
|
相位精度 |
±3° |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m(5節) |
|
數據存儲 |
300組 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
鉤式檢測儀：長寬厚310mm×270mm×52mm 接收器：長寬厚250mm×100mm×40mm |
|
線路電壓 |
35kV以下裸導線測試，220kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作) |
|
儀表質量 |
檢測儀：496g(含電池)x9 接收器：395g(含電池)x1 絕緣桿：1.45kg x9 |
|
儀表顏色 |
鉤式檢測儀分：黃、綠、紅三種顏色 |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無315MHz ～433MHz 同頻信號干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) 鉤式檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) 接收器：2000V/rms(外殼前后兩端之前) |
|
結 構 |
防滴漏Ⅱ型 |
