CE6400雙鉗數字相位伏安表
CE6400雙鉗數字相位伏安表高精度、高穩定、低功耗；CE6400雙鉗數字相位伏安表可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位。
一． 簡介
CE6400雙鉗數字相位伏安表是精工儀器精心研制的又一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點?？梢栽诒粶y回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。
CE6400雙鉗數字相位伏安表采用超大LCD顯示屏，具有白屏背光，顯示一目了然，盡顯精美豪華外觀。采用電壓互感器和電流鉗方式輸入，機內無高壓，2路輸入間完全隔離，穩定可靠。
CE6400雙鉗數字相位伏安表適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
二．技術規格
1．基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
|
|
環境濕度 |
40%～60% |
＜85% |
|
|
信號波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
儀表工作電壓 |
9V±0.1V |
9V±1V |
|
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
2．基準條件下基本誤差及性能指標
|
類 別 |
量 程 |
分辨率 |
基本誤差 |
|
電 壓 |
20V |
0.01V |
±(0.5%量程) |
|
200V |
0.1V |
||
|
500V |
1V |
||
|
電 流 |
200mA |
0.1mA |
±(0.5%量程) |
|
2A |
1mA |
||
|
10A |
10mA |
||
|
相 位 |
0～360° |
1° |
±1° |
工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°
3．一般規格
|
功 能 |
相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試 |
|
電 源 |
DC9V 堿性干電池（1.5V AA×6） |
|
量 程 |
交流電壓：0～20V/200V/500V |
|
交流電流：0～200mA/2A/10A |
|
|
相位：0～360° |
|
|
測量相位時被測信號的幅值范圍 |
測U1-U2相位時：30V～500V |
|
測I1-I2相位時：10mA～10.00A |
|
|
測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A |
|
|
儀表質量 |
1140g（帶電池） |
|
儀表尺寸 |
長寬厚：196mm×92mm×54mm |
|
鉗口尺寸 |
Φ8mm |
|
LCD尺寸 |
70mm×62mm |
|
LCD顯示域 |
64mm×54mm |
|
采樣速率 |
約3次/秒 |
|
顯示模式 |
LCD顯示，白屏背光功能，適合昏暗場所 |
|
數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電壓檢測 |
當電池電壓低于7.8V～8V時，電池電壓低符號顯示，提醒更換電池 |
|
測試線長度 |
1.5m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃； 80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃； 70%Rh以下 |
|
輸入阻抗 |
測試電壓各檔輸入阻抗為：1MΩ |
|
測U1U2相位時電壓輸入阻抗為：40KΩ |
|
|
耐 壓 |
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時 1分鐘的試驗 |
|
絕 緣 |
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
|
結 構 |
雙重絕緣 |
|
功 耗 |
開啟背光燈*大工作電流約35mA,電池連續工作約15小時 |
|
關閉背光燈,儀表工作電流約5mA,電池連續工作約100小時 |
|
|

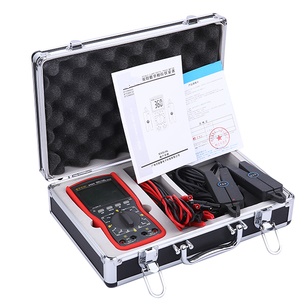

隨機附件 |
主機：1件；電流鉗：2件；測試線：4條；電池LR6：6節；儀表箱：1件 |
三．測試功能
1.旋鈕位置
(1). U1U2的相位測試
將旋轉開關旋至U1U2位置，將紅黑4條測試線連接到儀表的U1、U2，電壓輸入插孔，再將測試線對應接入U1、U2線路中，測試顯示值即為兩路電壓之間的相位，即U2 滯后U1 的相位角。測試U1U2相位時，兩路輸入回路間完全隔離絕緣，避免了可能誤接線造成被測線路短路而燒壞儀表。
(2). I1I2的相位測試
將旋轉開關旋至I1I2位置，將兩個電流鉗連接到儀表前端的I1、I2電流輸入插孔，再將電流鉗對應鉗住I1、I2線路，測試顯示值即為兩路電流之間的相位。
(3). U1I2的相位測試
將旋轉開關旋至U1I2位置，紅黑2條測試線連接到儀表的U1電壓輸入插孔，1個電流鉗連接到儀表前端的I2電流輸入插孔， 再將測試線與電流鉗對應接入U1、I2線路，測試顯示值即為電壓和電流之間的相位。
(4). I1U2的相位測試
將旋轉開關旋至I1U2位置，1個電流鉗連接到儀表前端的I1電流輸入插孔，紅黑2條測試線連接到儀表的U2電壓輸入插孔，再將電流鉗與測試線對應接入I1、U2線路，測試顯示值即為電流和電壓之間的相位。
2.．交流電流、漏電流測量
將旋轉開關旋至I1的10A檔，1個電流鉗連接到儀表前端的I1電流輸插孔，再用電流鉗鉗住被測線路，測試顯示值即為被測電路中的電流或漏電流，若被測試電流比較小，可以選擇較小的檔位再進行測試，以提高測試的準確性。也可以將旋轉開關旋至I2的適當量限，用I2路測試電流或漏電流。注意旋轉開關所處I1、I2的位置與電流鉗I1、I2的輸入插孔必須對應。
3.．交流電壓測量
將旋轉開關旋至U1的500V量程，紅黑2條測試線連接到儀表的U1電壓輸入插孔，再將測試線接入被測試線路，測試顯示的值為被測線路的電壓，若被測試電壓比較小，可以選擇較小的檔位再進行測試，以提高測試的準確性。也可以將旋轉開關旋至U2的適當量限，用U2路測試電壓。注意旋轉開關所處U1、U2的位置與電壓U1、U2的輸入插孔必須對應。
4.感性、容性電路判別
將旋轉開關旋至U112位置，將電路電壓輸入U1插孔，電路電流輸入I2插孔，若相位顯示在00～900范圍，則被測負載為感性， 若相位顯示在2700～3600范圍，則被測負載為容性。
5．三相電壓相序測量
(1)三相三線制相序判別
旋轉開關旋至U1U2位置，用測試線將A相接入U1紅色插孔，B相同時接入U1及U2的黑色插孔，C相接入U2的紅色插孔。這時若測得的相位值為300°則為正相序；若測得的相位值為60°，則為負相序。
(2)三相四線制相序判別
旋轉開關旋至U1U2位置，用測試線將A相接入U1紅色插孔，B相接入U2紅色插孔，零線同時接入U1及U2的黑色插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。
