CE9810B電力變壓器鐵芯接地電流測試儀
CE9810B電力變壓器鐵芯接地電流測試儀,電力系統中變壓器鐵芯接地電流、漏電流在線測試。電流量程0.00mA～1000A，分辨力 0.01mA，CE9810B變壓器鐵芯接地電流測試儀頻率量程：10HZ～1000HZ，存儲數據約200組，1～60分鐘存儲間隔時間設定。
一. 產品簡介

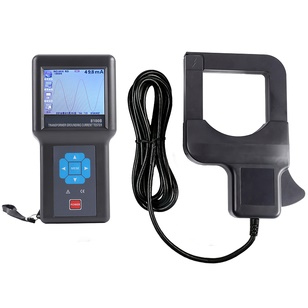

CE9810B電力變壓器鐵芯接地電流測試儀專為現場在線測試電力系統中變壓器鐵芯接地電流、漏電流而精心設計制造的，由主機、電流鉗、監控軟件、通訊線等組成。電力變壓器是電力系統中重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，*大電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。本儀表能盡快發現變壓器潛伏性的故障，是保證變壓器可靠運行和正常維護的主要工具。主要適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。也可用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、漏電流測試。
CE9810B電力變壓器鐵芯接地電流測試儀主機采用高速微處理器，3.5寸彩色觸摸液晶屏，智能觸摸操作，方便快捷。能實時顯示被測電流的大小及波形；運用FFT變換、數字濾波等技術，使測試數據更準確；具有報警臨界值設定及報警指示功能；具有日期時鐘及設置功能；具有自動關機時間功能；具有設定試品編號功能；具有USB接口，可將存儲數據導入電腦，儀表可以存儲數據及波形200組。
電流鉗選用特殊合金，采用磁性屏蔽技術，外界磁場影響小，抗干擾能力強，確保了常年無間斷測量的高精度、高穩定性、高可靠性。其鉗口內徑為80mm×80mm，可鉗φ80mm以下的電纜或接地線，或鉗96mm×4mm扁鋼地線，便攜式鉗形設計，不必斷開被測線路，非接觸測量，快速可靠。
CE9810B電力變壓器鐵芯接地電流測試儀監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示；具有報警值設置及報警指示；具有歷史數據讀取、查閱、保存、打印等功能。
二.技術規格
|
功 能 |
變壓器鐵芯接地電流測試；交流漏電流、電流在線測試 |
|
電 源 |
DC 9V 堿性干電池 LR6 1.5V×6 |
|
測試方式 |
鉗形CT |
|
鉗口尺寸 |
80mm×80mm (可鉗φ80mm導線，或96mm×4mm扁鋼地線) |
|
量 程 |
電流：AC 0.00mA～1000A |
|
頻率：10HZ～1000HZ |
|
|
分 辨 率 |
AC 0.01mA |
|
精 度 |
±2%±3dgt |
|
顯示模式 |
3.5寸彩色觸摸液晶屏(320dots×240dots) |
|
操作方式 |
同時具有智能觸摸和按鍵控制方式 |
|
主機尺寸 |
198mm×100mm×45mm |
|
電流鉗尺寸 |
194mm×145mm×40mm |
|
質 量 |
主機：450g(含電池)；電流鉗：780g |
|
LCD尺寸 |
顯示域：71mm×53mm |
|
電場干擾 |
外電場100A靠近10mm時約10mA |
|
采樣速率 |
2次/秒 |
|
數據存儲 |
200組(掉電或更換電池不會丟失數據) |
|
日期時鐘 |
具有日期時鐘及設置功能 |
|
試品編號 |
具有測試點編號設置功能 |
|
自動關機 |
具有自動關機及不自動關機功能設置功能，開機默認5分鐘后自動關機 |
|
觸摸屏校準 |
具有觸摸屏校準功能 |
|
USB接口 |
具有USB接口，可將儀表所存數據導入電腦 |
|
報警設置 |
報警臨界值設定范圍：10mA～99.99A |
|
報警指示 |
當測試值超出報警臨界值時，液晶閃爍、蜂鳴器響 |
|
線路電壓 |
AC 600V以下線路測試 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
電池電壓 |
當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
|
額定電流 |
*大180mA |
|
引線長度 |
電流鉗引線長度為2米 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC 2kV/rms(螺釘與外殼之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ 600V、 IEC61326(EMC標準) |
|

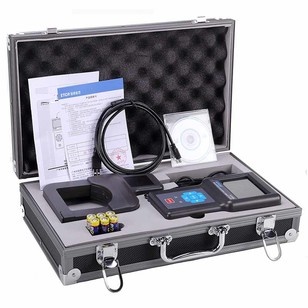

隨機附件 |
主機：1件；電流鉗：1件；USB通訊線：1個；軟件光盤：1個；電池LR6：6個；鋁箱：1件 |
