microAQUILA局部放電(PD)診斷儀

microAQUILA便攜式局放解決方案


TECHIMP技術

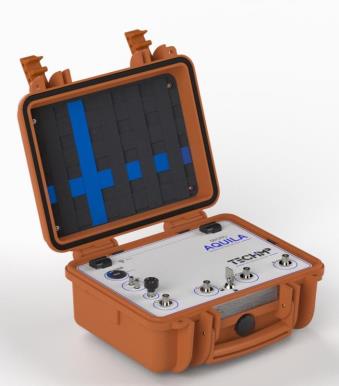

便攜式microAQUILA

高度靈活和可靠的儀器為局部放電(PD)診斷運動!您是否考慮過，對于您的操作人員來說，擁有一個實用的全功能一體的儀器，并配備了您進行完整PD評估所需的所有設備的好處?

TECHIMP microAQUILA Portable是專為滿足上述需求而設計的，它是一款堅固、緊湊、便攜式、一體機的PD檢測站，為現場應用提供了廣泛的選擇。

好處

對所有設備進行局部放電測試，如

中壓和高壓電纜

電源和配電變壓器

電動機和發電機

GIS和中壓開關設備

特點

– ? -設備在使用過程中，在任何電壓水平上進行在線測試

– ? -創新的專利軟件T/F-Map®，用于局部放電記錄和高級分析

– ? -超寬帶，快速集成處理能力

– ? -結構緊湊、重量輕的PD脈沖檢測

– ? -通過WiFi和F/O連接

– ? -由電源組獨立供電

該設備的設計經過多年現場經驗的影響，它可以應對最惡劣的戶外條件，同時測量任何電力設備。該單元的設置簡單而快速，允許在幾分鐘內測量。

T/F-Map® 技術


TECHIMP TW/TF 圖技術

TECHIMP技術(專利)根據脈沖形狀對不同的PD現象進行分類，從而可以對每個數據集分別進行進一步的分析。因此，PD源識別功能得到了高度增強，即使是不熟練的操作員也能進行識別。

TECHIMP采集技術也提供了有效的噪聲抑制。事實上，噪聲信號與局部放電信號有很大的不同。TECHIMP分類系統成功地將局部放電現象從干擾中分離出來。每一個PD脈沖波形被獲取，所謂的等效時間長度和帶寬被評估和繪制在TF地圖上。不同類型的放電(如由于微孔洞分布引起的局部放電、槽放電和旋轉機械中的噪聲)在TW圖中應分組成不同的簇，并具有不同的脈沖形狀。

設備參數

寬帶PD采集通道

PD技術 UWB - PRPD/TF 圖

基于PD通道3的UWB通道為有源傳感器供電，帶寬為16kH-30MHz，內置UWB濾波器分辨率10 bit

動態范圍 75 dB

最大采樣頻率 100 MS/s

輸入電壓范圍 1-4000 mVpp

輸入靈敏度 < 1.0 mVpp

輸入阻抗 50 Ohm

記錄時間 1 μs (min) / 20 μs (max)

連接線類型 BNC

同步通道

輸入電壓 0.2 - 200 VRMS

頻率范圍 0.1 ÷ 1000 Hz

輸入阻抗 10 MOhm

連接線類型 BNC WifiConnectivity

光纖連接

環境及尺寸

尺寸 305 x 270 x 144 mm

重量 < 10 kg

防護等級 IP42 外殼關閉; IP30 外殼打開

工作環境條件

溫度0 to 60℃

濕度90%,無凝結

電源供應

通過USB-A通過電源組或外部充電器輸出配件5V(最大5w)

運行環境條件

溫度 0 to 60℃

濕度 90%, 無凝結

常規

通過WiFi更新固件

符合

IEC 60270 compliance

EN 61326-1

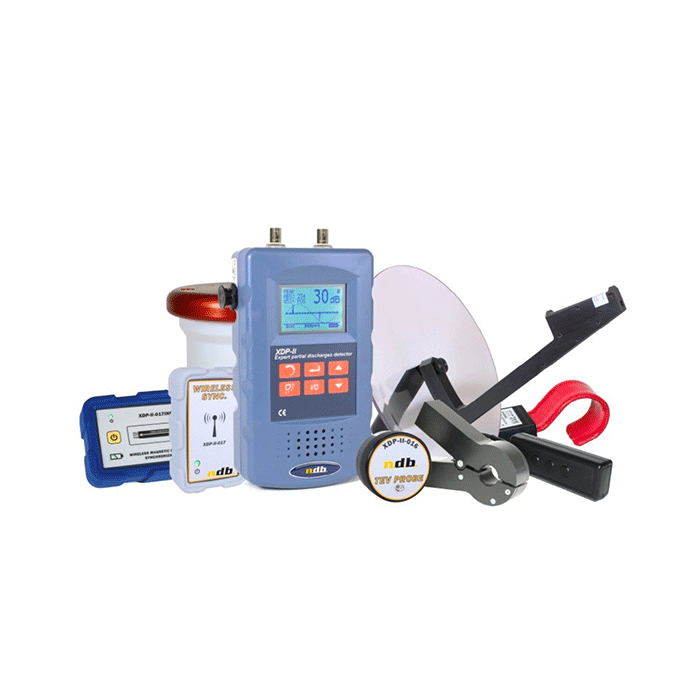

上一篇：XDP-II 手持式局部放電測試儀常見問題下一篇：已經沒有了
