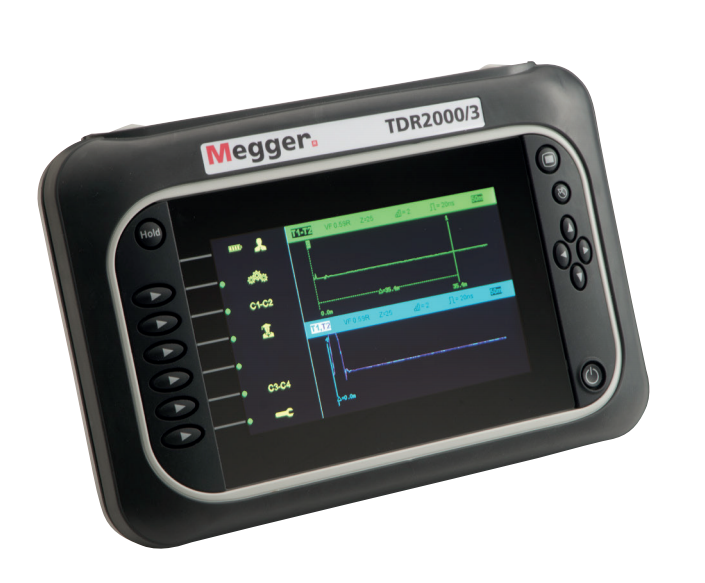

TDR2000/3 電纜故障定位儀@ 時域反射儀

TDR2000/3雙通道電纜故障定位儀是雙通道、高分辨率、緊湊的時域反射儀，可用于雙導體金屬電纜的故障定位。TDR2000/3的很小分辨率達0.1米，很大20 km的量 程，具體長度取決于電纜類型和傳播速率。傳播速率因素可設為0.2到 0.99之間的任意值，以滿足各種電纜測試的要求。

美國megger TDR2000/3雙通道電纜故障定位儀產品簡介：

Megger® TDR2000/3 是雙通道、高分辨率、緊湊的時域反射儀，帶有彩色的顯示屏，可用于雙導體金屬電纜的故障定位。TDR2000/3的很小分辨率達0.1米，很大20 km的量 程，具體長度取決于電纜類型和傳播速率。儀器帶有五種輸出阻抗 (25, 50, 75, 100, 125 歐) 以 及自動阻抗匹配功能。傳播速率因素可設為0.2到 0.99之間的任意值，以滿足各種電纜測試的要求。AUTO（自動）選項可根據量程的不同選擇很重要的測試參數，輔助用戶完成對TDR曲線的快速診斷。手動接管AUTO功能可使用戶進行精設定，以找出那些難于定性的故障。雙曲線和雙光標功能使得使用更加靈活，為用戶提供了美的控制體驗，并且能夠馬上知道兩個點之間的距離。曲線比較功能使用戶能夠仔細觀察曲線之間的差異。很高的分辨率、白色背光屏、用戶自定義參數和彩色曲線可使用戶清楚地觀察到兩條曲線的差異。

美國megger TDR2000/3雙通道電纜故障定位儀產品特點：

全面的雙通道雙顯示

自動模式可即刻開始測試

超快速脈沖可鑒別終端附近的故障

Xpert功能輔助用戶進行潛在故障定位

IP54防水防塵等級，適合現場使用 適用于所有帶屏蔽層的電纜

美國megger TDR2000/3雙通道電纜故障定位儀產品參數：

規格

概要

量程: 被測電纜很長為20000m，很小分辨率為0.1m

精度: 量程的1% ± 1 pixel 于 0.67VF [注意- 測試精度僅取決于光標的位置精度，長度的 準確度取決于速率因素的正確與否]

分辨率: 量程的1%

輸入保護: 儀器符合IEC61010-1的要求，連接到帶電的150 V CAT IV系統不會發生危險 如果測試的電纜系統電壓超過300V，則必須使用帶保險絲的測試線

輸出脈沖: 開路時很高輸出20V峰峰值電壓，脈沖寬度取決于量程和電纜類型

增益：每個量程用戶可選 (在手動模式下可選)

速率因素：0.2到0.99，步進0.01

TX調零：自動

待機時間：自動待機 1, 5, 10分鐘，用戶自選

電池: 鋰離子可充電電池，12個小時不間斷供電

安全性: 儀器符合IEC61010-1的要求，連接到帶電的150 V CAT IV系統不會發生危險如果測試的電纜系統電壓超過300V，則必須使用帶保險絲的測試線。符合EN60950-1, EN61010-3, UN38.3和EN62133標準

EMC: 符合電磁兼容BS EN 61326-1

機械特性: 儀器可用于室內或室外，防塵等級為IP54

大小: 290 mm (11.4 in) x 190 mm (7.5 inches) x 55 mm (2.2 inches)

儀器重量: 1.7kg (3.8lbs)

外殼材料: ABS

接頭: 四個4mm-安全終端+兩個F接頭。其他標準的轉換接頭也可與TDR2000/3匹配。

測試電纜 : 兩米長帶鱷魚夾 (TDR2000/3) 或0.5米帶保險絲的測試線 (TDR2000/3P)

顯示屏: 800 x 480 像素WVGA彩色LCD顯示屏，可視性高，色彩度用戶可調

環境

操作溫度: -15oC 到 +50oC (5oF 到 122oF)

充電溫度: 0oC 到 40oC

存儲溫度: -20oC 到 70oC (-4oF 到 158oF)
