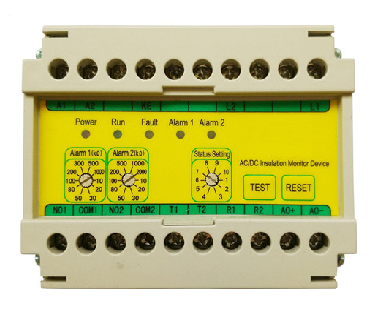

SAT8-Ⅲ型不接地系統絕緣監測儀
SAT8-Ⅲ系列絕緣監測儀設計是PLUSFO采用國內外先進技術，采用了進口芯片。具有可靠性高、抗干擾能力強、安全性好、安裝方便等特點。在線監測時不會增加系統的電壓紋波系數，不受系統對地分布電容的制約及外界信號的干擾。本系列儀器可適用于監測直流、交流兩線、交流三相IT系統電網的絕緣狀況。絕緣監測儀為導軌安裝結構，面板設有報警指示燈。當監測系統的任何一線和地之間的接地絕緣出現異常，低于儀器設定的報警值時，發出聲光報警信號。機內繼電器在規定的時間內觸點動作并鎖定，以便與其它安全系統相配合，保證電網安全運行及實現自動化管理。
SAT8-Ⅲ系列絕緣監測儀連接在不接地（IT）電網和保護地之間。廣泛應用于電信、船舶、冶金、煤礦、建筑機械、石油化工及交通工程等領域，檢測IT電網對地的絕緣電阻值并在達到設定的響應值時發出報警信號，是保證人員和電網設備的安全運行必不可少的保護設備。
SAT8-Ⅲ型絕緣監測儀主要技術參數：
1．本儀器監測線路電壓范圍AC/DC 0-2000V
2．監測儀的報警值可在10～500KΩ設定，報警設定值在失電后具有記憶功能。線路實測絕緣電阻有效顯示范圍:0-500KΩ。儀器出廠時默認的報警設定值為為100KΩ。
3. 監測報警方式：監測儀安裝現場光、聲、電報警指示，繼電器設有一組轉換觸點（常閉/常開選擇操作），觸點規格為220V，3A?？山泳徎蛑虚g繼電器。
4. 靈敏度：當被監測線路中任一線對地絕緣電阻下降，且接地絕緣電阻小于設定值時即行報警。
5. 抗干擾性能：持續時間小于3秒的干擾脈沖，不會使繼電器鎖定。
6. 本機工作電壓：220V AC 50HZ （DC 24V, AC380V, 其他電壓規格可訂做需在訂貨時說明）
7. 工作時間：連續工作。
8．輸出：延伸報警常開、常閉（延時時間可訂做）。
9．儀器功耗：<2VA。
10．監測儀可加裝 RS485串行通信接口，能與上位機實現數據通信。
11．儀器寬高深：141*81*71mm
12．儀器可特殊訂貨。
