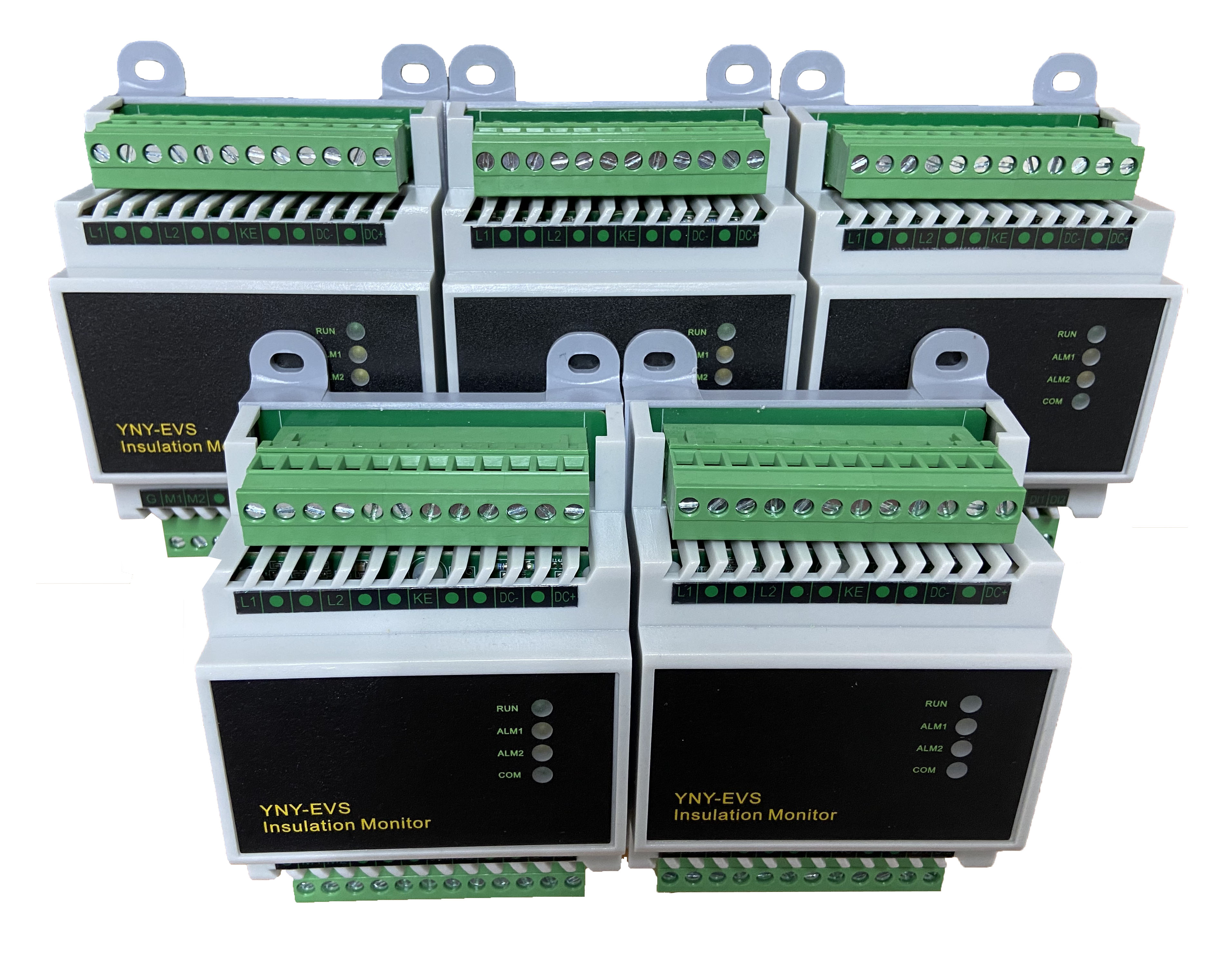

電動汽車絕緣監測儀

技術參數：

適用電壓范圍：0~1000Vd.c.

電阻測量范圍：0~50MΩ

電阻測量精度：±10%（詳見本產品說明書）

電阻測量響應速度：4s（詳見本產品說明書）

直流等效內阻：10.2MΩ

通信方式：CAN通信

連接方式：AMP連接器

隔離耐壓：3500Vd.c.   2500Va.c.（rms）

EMC通過標準：CISPR25、ISO7637-2、ISO 11452、ISO10605等

典型應用

絕緣監測儀可應用于電動汽車及混合動力汽車、后備電池系統、電網能量存儲等場合。絕緣監測儀電動汽車典型應用，如圖所示。

產品簡介

產品功能：

（1）監測0~1000 Vd.c.直流浮地系統(IT系統)所有內部B級電壓（高壓側）組件的絕緣狀態

（2）連續測量0~50MΩ的絕緣電阻

（3）自動適應現有系統Y電容C_Y (C_Y≤4μF）

（4）精確測量電池組直流電壓

（5）使用CAN總線接口進行通信

（6）高內阻、Y電容自適應

（7）B級電壓（高壓側）與A級電壓（低壓側）隔離耐壓3500Vd.c. / 2500Va.c.(rms)

產品適用于：

（1）高壓直流正、負極存在對稱或不對稱的絕緣故障

（2）電池組內部出現的絕緣故障

產品描述：

絕緣監測儀用于實時監測動力電池組（純電動或混合動力）供電系統的高壓組件（0~1000Vd.c.）和汽車底盤（大地）之間的絕緣電阻。本產品使用的測量技術能夠監測直流側、交流側及電機側等的絕緣故障；能夠同時監測正、負極非對稱絕緣故障和對稱絕緣故障；能夠監測電池組內部絕緣故障并實現故障點的定位；能夠在高壓直流側短路情況下進行監測；在高強度干擾情況下，如加速、減速、能量回收時，也能可靠監測絕緣電阻。
