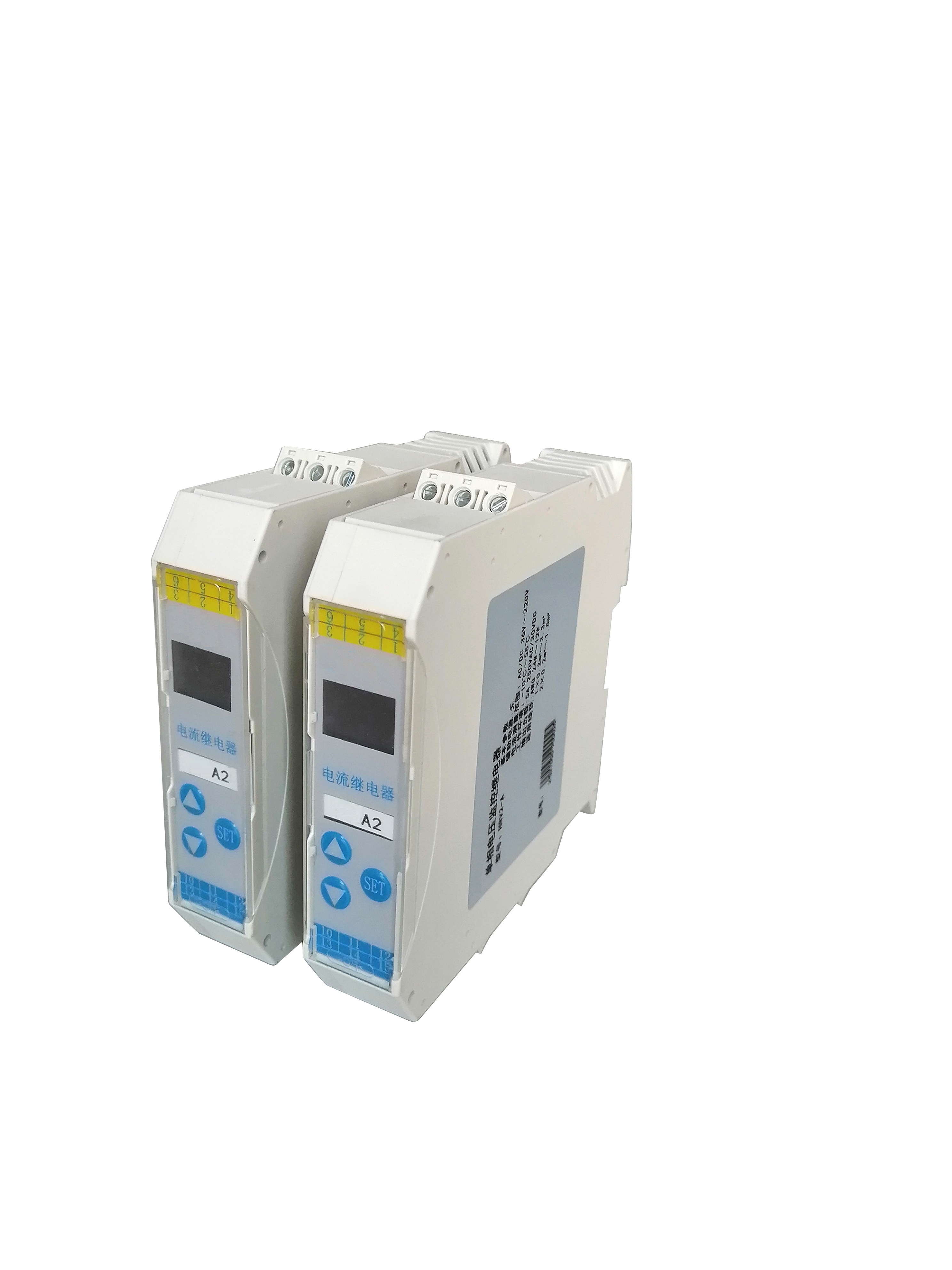

光伏負極接地保護模塊 說明書
產品說明：G-N04系列光伏PID抑制負極接地保護模塊（PV Ground-FaultDetector Interrupter(GFDI)），是針對為了降低PID效應需要負極接地的光伏組件，對接地點漏電流進行檢測和保護的裝置?？蓪?shí)時在線測量接地電流值，通過數碼管顯示，RS485通訊輸出，當漏電流大于設定值時，內部高壓接地開關斷開，CGXG繼電器接點報警動作；當漏電流大于1A時，內部熔斷器斷開。同時，模塊實時監測內部高壓接地開關和內部熔斷器的狀態，當二者全部接通時，CFXF繼電器閉合，說明與大地連接；否則，CFXF繼電器斷開。
產品優點：
u 實時在線監測，精確測量接地點漏電流值
u 自帶RS485通訊功能
u 內部高壓開關保護功能，接地指示功能
u 可通過面板或通訊設定閾值
u 可手動或遠程實現啟停機
u 實時監測接地點狀態
u 體積小，重量輕，操作簡單，易于安裝和更換
訂購信息：
G-N04
G-N04R（帶RS485通訊）
G-N04H（帶高壓接地開關）
G-N04RH（帶RS485通訊和高壓接地開關）
規格參數：
|
尺寸 |
長110*寬45*深75 |
|
供電電壓 |
19~36 VDC |
|
報警電流設定范圍（面板） |
10~900mA |
|
報警電流設定范圍（通訊） |
1~65535mA |
|
漏電流測量范圍 |
1~2000mA |
|
復位方式 |
遠程短接復位、手動復位、通訊復位 |
|
通訊方式 |
RS485 |
|
通訊協議 |
標準MODBUS協議 |
|
負極接地阻抗 |
2.5（歐姆） |
|
繼電器輸出形式 |
常開 |
|
繼電器輸出接點 |
3A、250VAC/30VDC |
|
內部高壓繼電器開關特性 |
3A、7000VDC |
|
內部熔斷器型號 |
Bussmann，PV-1A10F |
|
內部熔斷器響應時間 |
1A~2A對應10000秒~1秒 |
|
響應時間 |
1~2秒 |
|
應用范圍 |
直流負極接地系統 |
|
安裝方式 |
DIN導軌安裝 |
應用領域： 光伏系統
