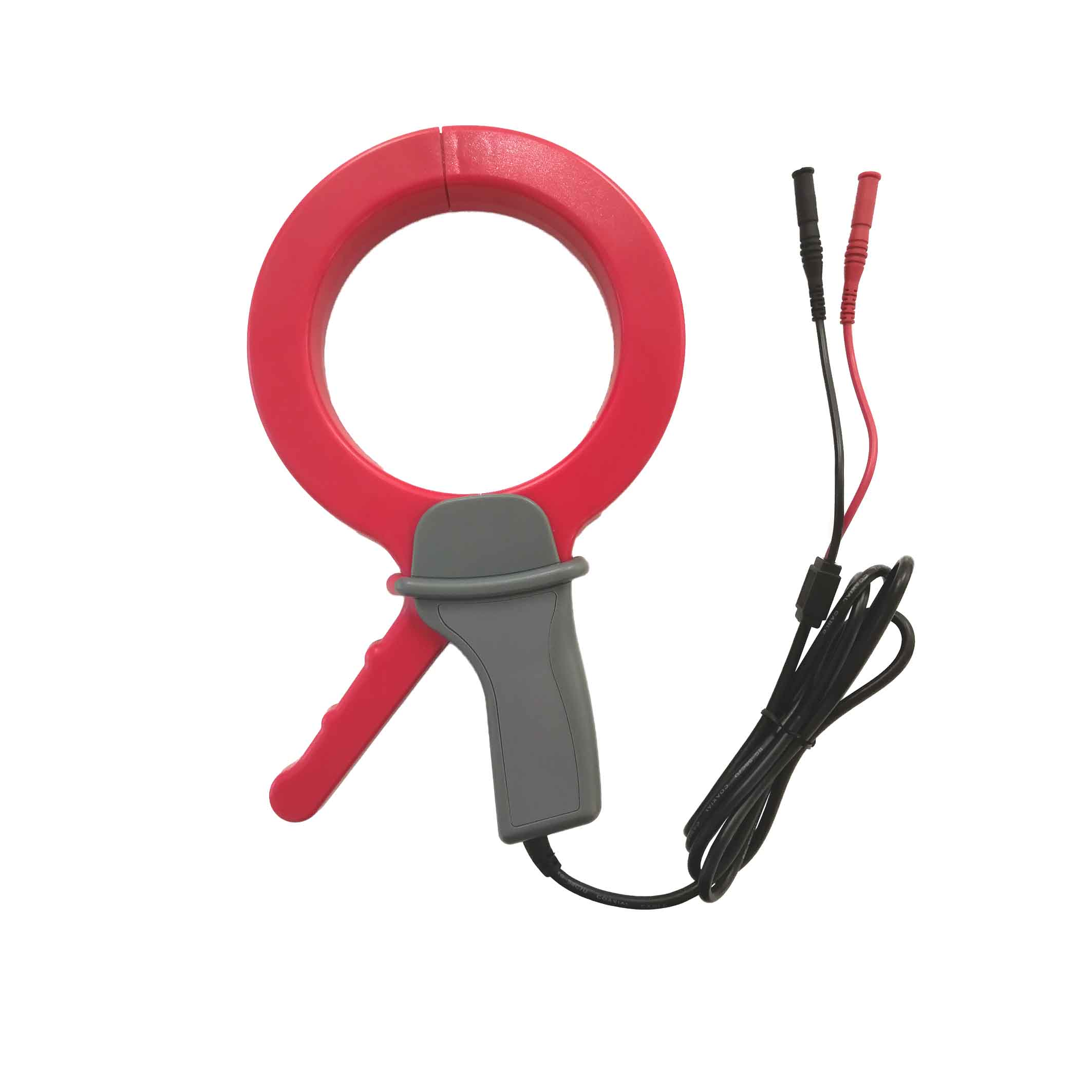

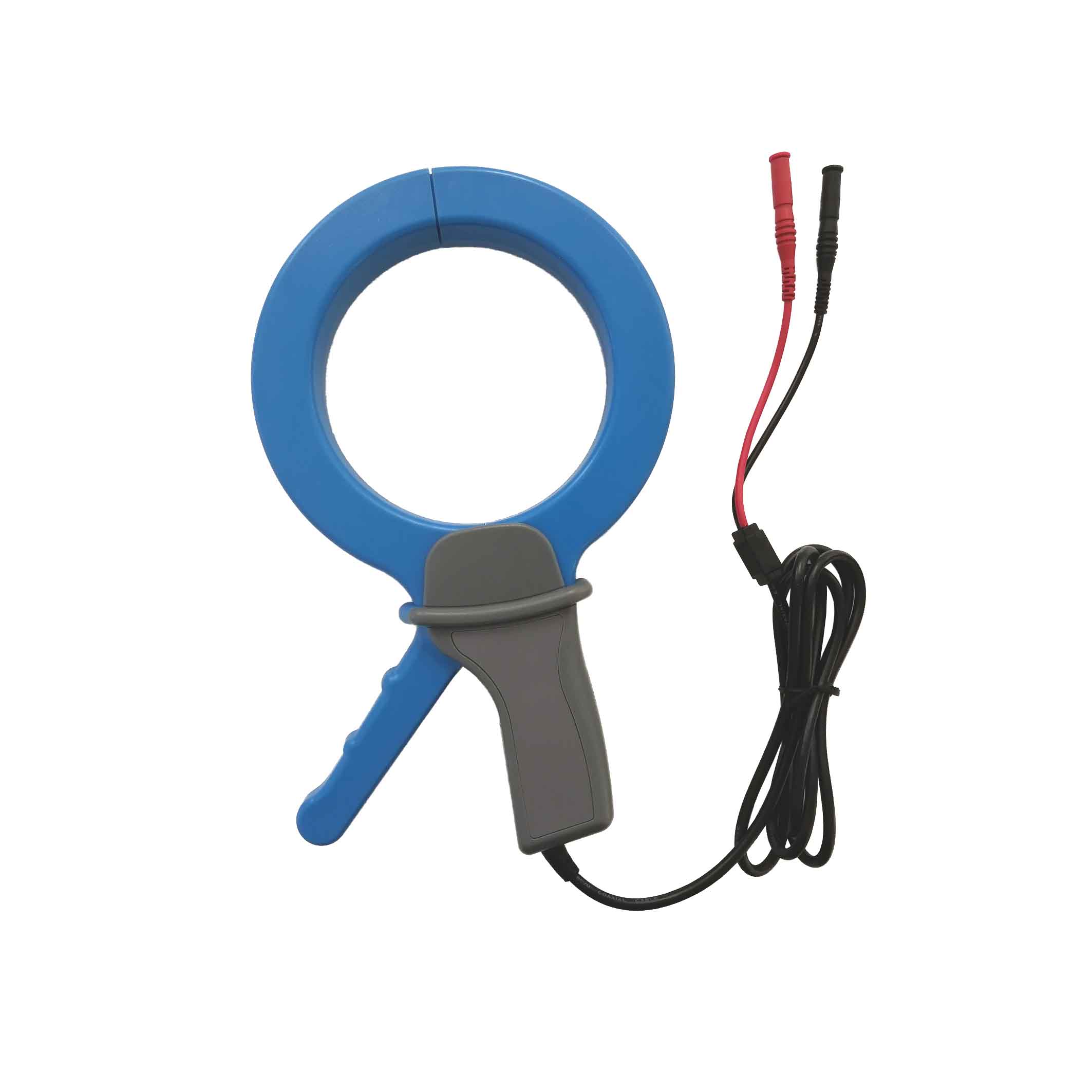

CA60120A鉗形漏電流傳感器，又名鉗形電流互感器適用于交流電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測。便攜式鉗形設計，不必斷開被測線路，非接觸測量，安全、快速，可以連接萬用表、電能表，相位檢測分析儀、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電力質量分析儀、高精度數字多用表等。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
CA60120A鉗形漏電流傳感器其鉗頭鐵芯選用特殊合金，采用新磁性屏蔽技術，外界磁場的影響極小，其鐵芯截面尺寸達16mmx12mm,具有超高導磁率和線性度，確保了常年無間斷測量的高精度、高穩定性、高可靠性。
功 能
交流電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測
檢測方式
鉗形CT
鉗口尺寸
φ120mm
量 程
0～1000A/2000A AC(選型）
分 辨 率
0.01mA/0.1A AC (選型）
變 比
1000A/1A
輸 出
1mA/1A
精度等級
0.5級(50Hz/60Hz；23℃±2℃，70%RH以下，導線處于鉗口中心位置)
相位誤差
≤1°(50Hz/60Hz；23℃±2℃)
鐵芯截面尺寸
16mmx12mm
參考負載
RL：0～100mA≤3kΩ；0～10A≤30Ω；0～1000A≤0.3Ω
輸入指示
箭頭指示電流的輸入方向
輸出方式
電流感應輸出
輸出接口
紅黑香蕉插頭，標準4mm萬用表筆插頭
輸出線長
粗φ5mm，長1.5m
導線位置
被測試導線處于鉗口的中心位置
電流頻率
45Hz～60Hz(被測電流頻率)
鐵芯頻率特性
10Hz～100kHz
線路電壓
AC 600V以下線路測試
外形尺寸
長寬厚約290mm×178mm×46mm
質 量
1090g
工作溫濕度
-20℃～50℃；80%rh以下
存放溫濕度
-10℃～60℃；70%rh以下
絕緣強度
AC 2000V/rms(鐵心與外殼之間)
適合安規
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V)
