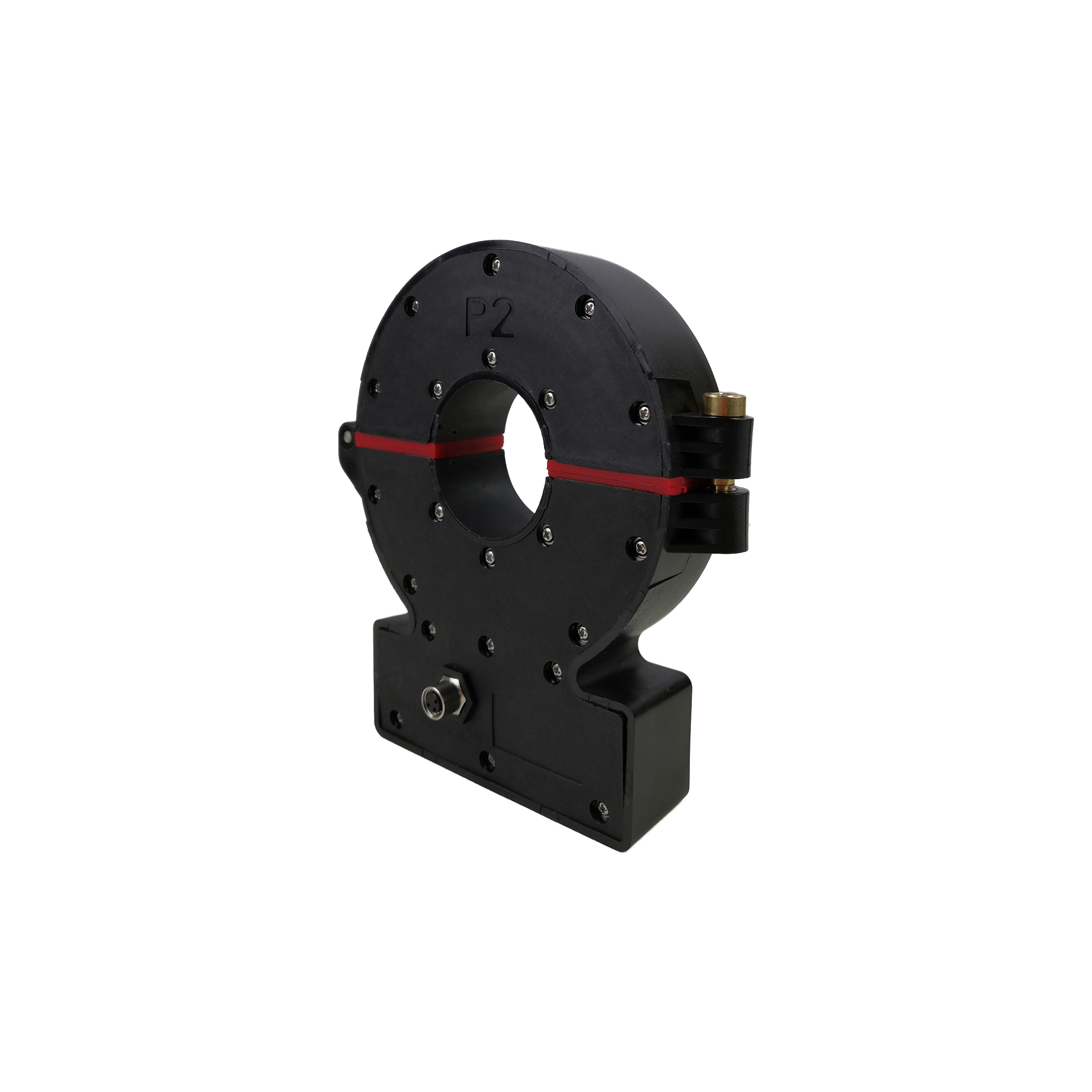

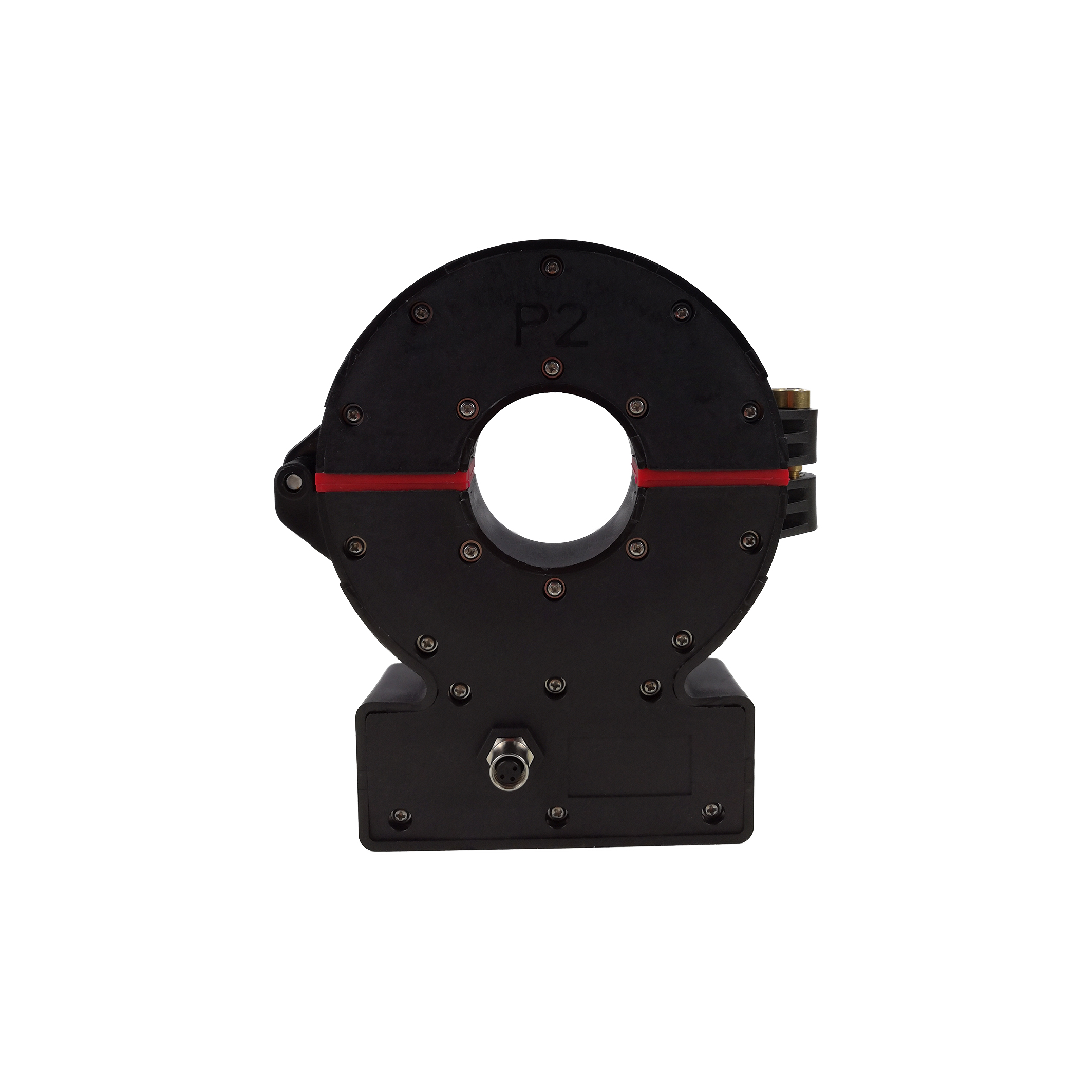

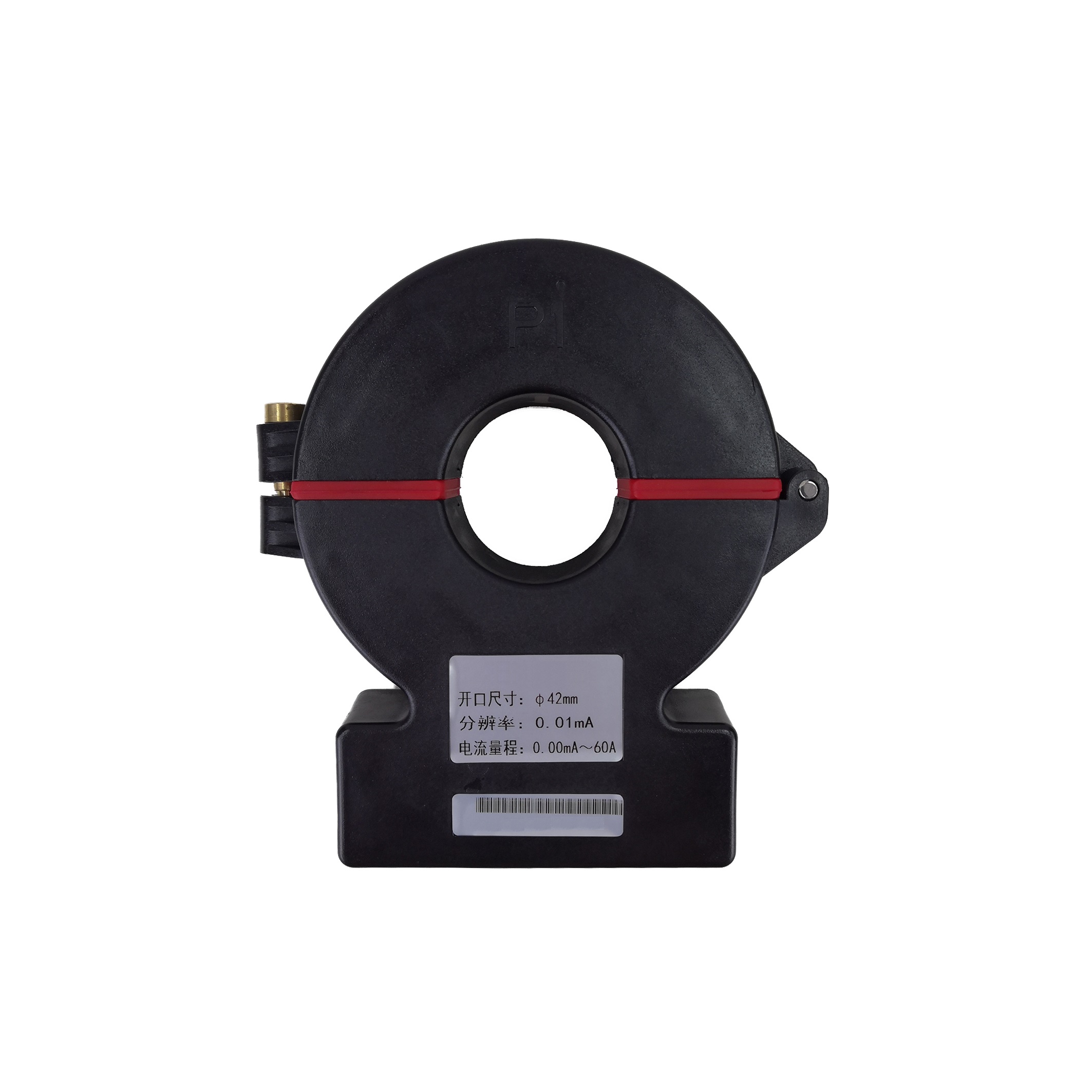

CA6042A防水型開合式高精度漏電流傳感器
CA6042A防水型開合式高精度漏電流傳感器適用于高精度的交流漏電流、電流、高次諧波電流、相位、電能、功率、功率因數等在線檢測，防水結構，專利技術，防水等級達IP68。采用0.35mm厚高導磁率鐵芯多片疊加交叉咬合成形，雙層屏蔽、開合式，不必?cái)嚅_被測線路，非接觸測量，安全、快速，同時保證無間斷在線測量的高精度、高穩定性、高可靠性。
傳感器可以連接相位檢測分析儀、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電能質量分析儀、高精度數字多用表等。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
|
功 能 |
交流漏電流、電流、高次諧波電流、相位、電能、功率、功率因數等檢測 |
|
防水等級 |
IP68，野外、室內都適用(專利技術) |
|
檢測方式 |
開合式CT，非常適合在線安裝 |
|
開合尺寸 |
φ42mm(可以穿心通過≤42mm的導線) |
|
量 程 |
0.00mA～60A AC |
|
分 辨 率 |
0.01mA AC |
|
精度等級 |
±0.5%FS (23℃±2℃，70%RH以下，導線處于鉗口中心位置) |
|
匝 比 |
800:1 |
|
相位誤差 |
≤1°(50Hz/60Hz；23℃±2℃) |
|
鐵芯材料 |
0.35mm厚坡莫合金片，13片交叉疊加咬合成形 |
|
參考負載 |
RL：0～100mA≤500Ω；0～1A≤50Ω；0～10A≤5Ω；0～60A≤0.5Ω |
|
屏 蔽 |
雙層屏蔽，適用于復雜的干擾環境 |
|
輸出方式 |
電流感應輸出，可以外接負載電阻(RL)轉換成電壓方便取樣 |
|
輸出接口 |
三芯防水插座 |
|
輸出引線 |
長1米，三芯防水插頭，留焊接頭(S1藍色、S2棕色、黑色屏蔽地) |
|
屏蔽技術 |
雙層屏蔽 |
|
導線位置 |
被測試導線處于閉合鐵芯的中心位置 |
|
頻 率 |
45Hz～75Hz(測試大電流時) |
|
頻率特性 |
10Hz～100kHz |
|
線路電壓 |
AC 1000V以下線路測試 |
|
外形尺寸 |
寬高厚135mm×145mm×30mm |
|
質 量 |
367.5g |
|
工作溫濕度 |
-20℃～50℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC 2000V/rms(底蓋螺釘與面蓋之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
