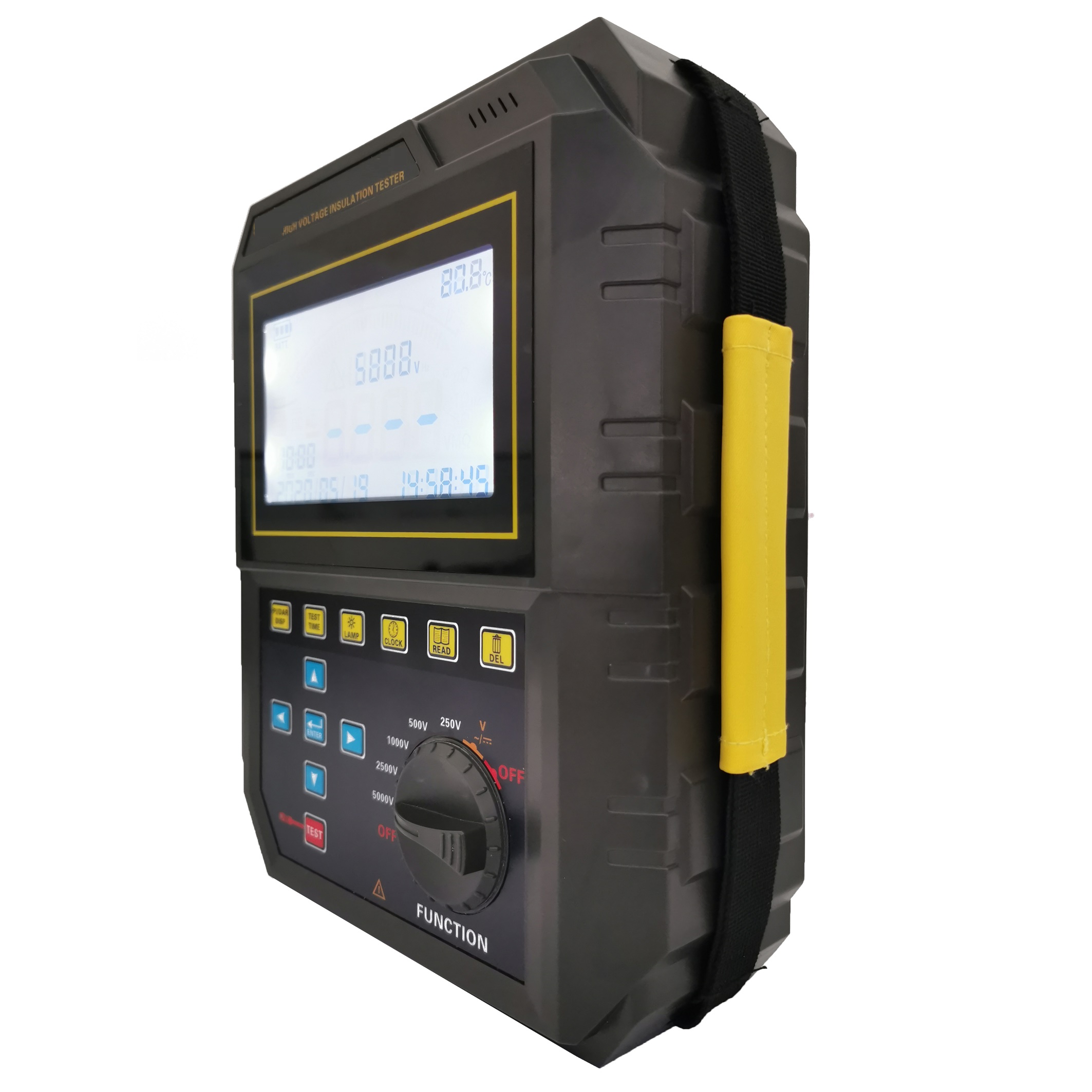

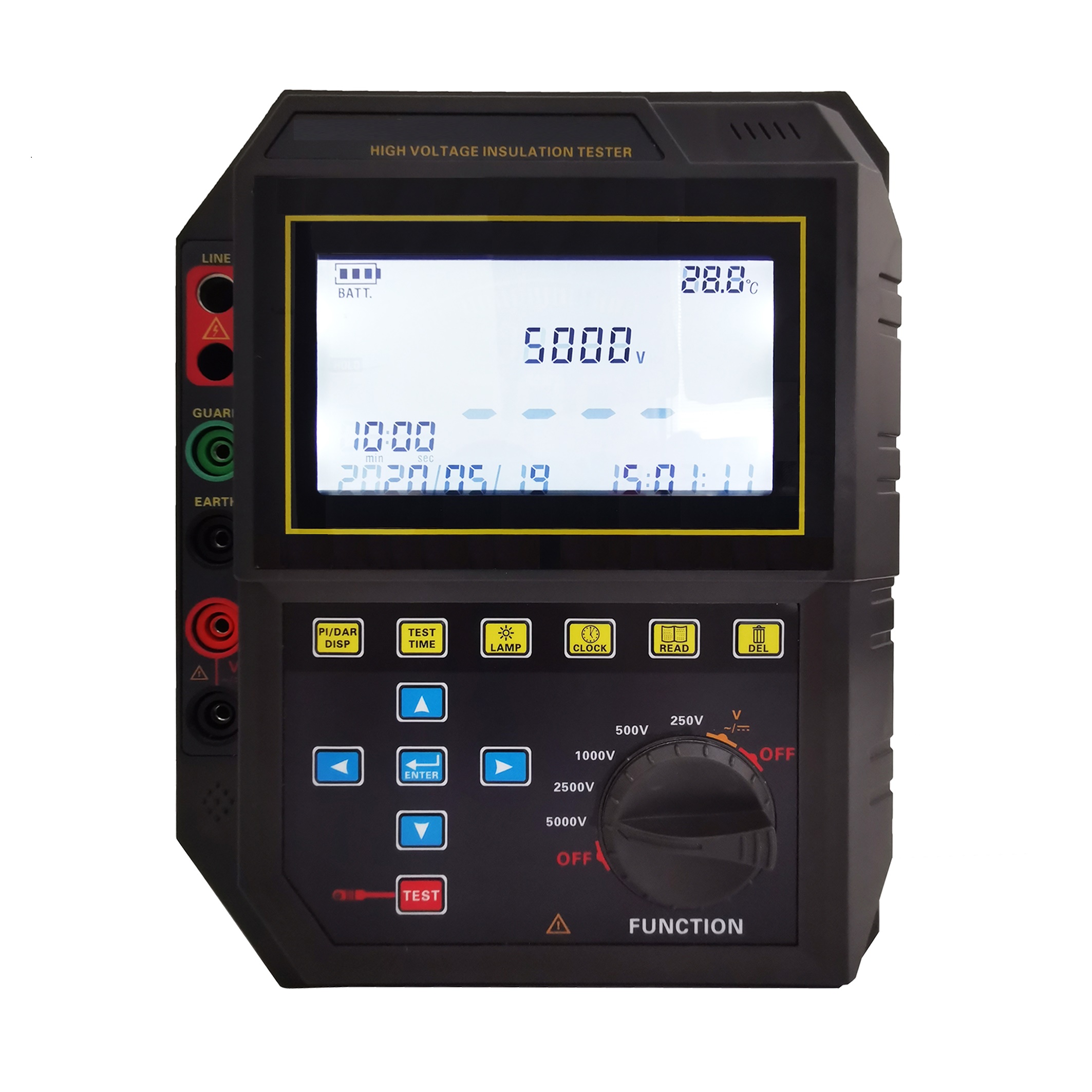

CA4100高壓絕緣電阻測試儀
產品型號：CA4100 CA4200
產品功能及特點：
變壓器、電機、發(fā)電機絕緣電阻測試 避雷器、絕緣材料等的絕緣電阻測試 電纜、高壓開關、互感器絕緣電阻測試 極化指數、吸收比測試、放電功能 交直流電壓測試
|
型號區(qū)別 |
CA4100 |
最大電壓2500V |
短路電流≥5mA |
|
CA4100A |
最大電壓2500V |
短路電流≥3.5mA |
|
|
CA4100B |
最大電壓2500V |
短路電流≥1.5mA |
|
|
型號區(qū)別 |
CA4200 |
最大電壓5000V |
短路電流≥5mA |
|
CA4200A |
最大電壓5000V |
短路電流≥3.5mA |
|
|
CA4200B |
最大電壓5000V |
短路電流≥1.5mA |
|
功 能 |
絕緣電阻、極化指數、吸收比測試、交直流電壓測試；具有放電功能 |
||
|
電 源 |
DC 14.8V 2500mAh可充鋰電池，電池充滿約16.8V |
||
|
電壓檔位 |
5000V、2500V、1000V、500V、250V |
||
|
短路電流 |
≥5mA，≥3.5mA，≥1.5mA |
||
|
接線方法 |
LINE接線端：高壓輸出端，接被測體的一端 |
||
|
EARTH接線端：接被測體的另一端 |
|||
|
GUARD接線端：接至被測體的接地端 |
|||
|
量 程 |
絕緣電阻：0.01MΩ~1TΩ |
||
|
交流電壓：0.01V ~750V |
|||
|
直流電壓：0.01V ~1000V |
|||
|
分 辨 率 |
絕緣電阻：0.01MΩ；交流電壓：0.01V；直流電壓：0.01V |
||
|
測量時間 |
電壓2次/秒、絕緣電阻測量時間可設置（0~30分鐘） |
||
|
精 度 |
±3%±5dgt |
||
|
換 擋 |
旋鈕選擇電壓檔 |
||
|
LCD |
4位LCD顯示，可控白屏背光，適合昏暗場所使用 |
||
|
LCD尺寸 |
LCD尺寸128mm×75mm；顯示域124mm×67mm |
||
|
測量指示 |
測量中LED閃爍指示 |
||
|
充電指示 |
充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
||
|
適合安規(guī) |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； |
||
|

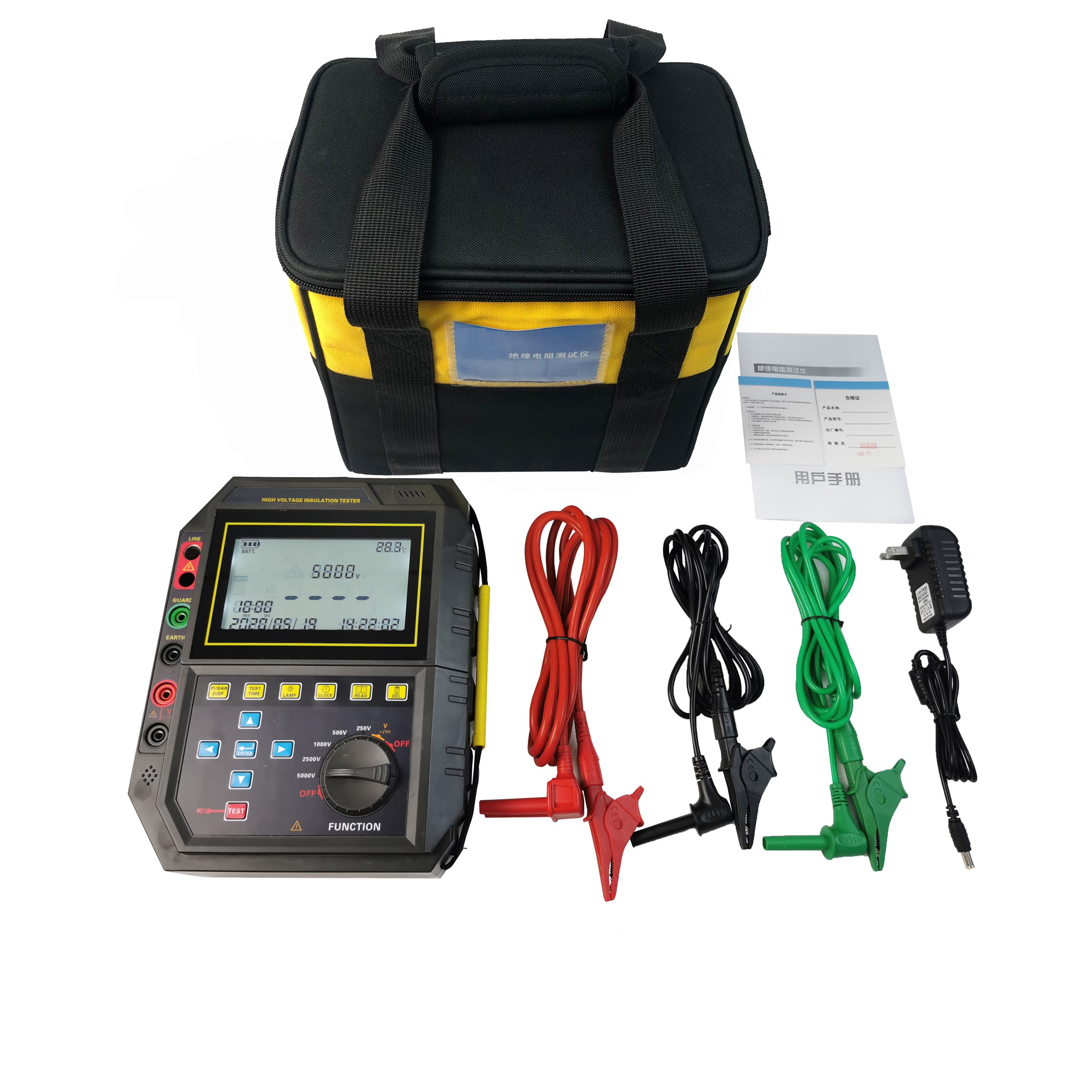

附 件 |
儀器1臺；測試線3條；充電器1個；工具包1個；說明書保修卡合格證1套 |
||
