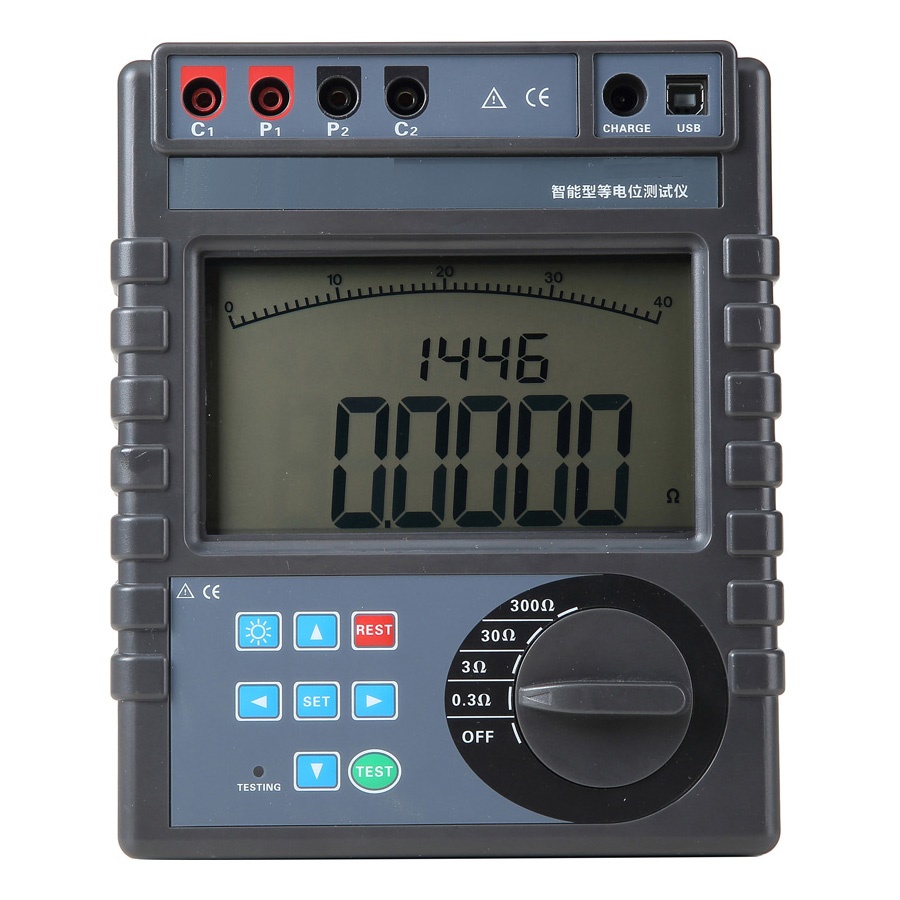

CA9370智能型等電位測試儀
采用精密四線法測試金屬構件之間等電位聯結電阻測試，直流低值電阻，接觸電阻，小阻值測試更**。量程：0.01Ω～300Ω、分辨力：0.0001Ω、*大測試電流：≤4.2A、數據存儲：400組。
一． 產品簡介
CA9370智能型等電位測試儀,又名：直流低電阻測試儀、直流電阻測試儀、歐姆表、微電阻計等，采用精密四線法測試，準確可靠。是檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及各種線圈電阻、分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
CA9370智能型等電位測試儀儀表還具有報警功能、時種功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度。
CA9370智能型等電位測試儀由主機、監控軟件、測試線、充電器、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然，同時能存儲400組數據。監控軟件具有歷史數據讀取、查閱、保存、報表、打印等功能。
型號類別
|
型 號 |
測試電流 |
量 程 |
*高分辨率 |
|
CA9360 |
≥1A |
0.0010Ω～40.00Ω |
0.0001Ω |
|
CA9370A |
≥2A |
0.0001Ω～30.00kΩ |
0.0001Ω |
|
CA9370B |
≥2A |
0.0001Ω～300.0Ω |
0.0001Ω |
二. 技術規格
| 功 能 | 金屬構件之間等電位聯結電阻測試，低值電阻測試，直流電阻測試，地網地極間連接導體的電阻測試，接觸電阻、鉚接電阻測試、導線長度測試等 |
| 電 源 | DC 7.4V 2.6Ah 可充鋰電池，電池充滿約8.4V |
| 工作電流 | ≥2A，若電池充滿時，測量工作電流*大達到4A |
| 檢測方式 | 精密四線法，2路A/D同時檢測 |
| 量程，精度，分辨力 | 0.0001Ω～0.3000Ω，±1%rdg±10dgt，0.0001Ω |
| 0.300Ω～3.000Ω，±1%rdg±5dgt，0.001Ω | |
| 3.000Ω～30.00Ω，±1%rdg±5dgt，0.01Ω | |
| 30.0Ω～300.0Ω，±1%rdg±5dgt，0.1Ω | |
| 導線長度測試 | L：≤999999m |
| 標準導線長度 | 標準導線長度設置范圍：1m～30m |
| 測試接口 | C1電流正、C2電流負、P1電壓正、P2電壓負 |
| 測量時間 | 2秒/次 |
| 數據存儲 | 400組(掉電或更換電池不會丟失數據) |
| 告警設置 | 告警臨界值設置范圍：1Ω～30Ω，00Ω不啟動告警功能，每次開機不啟動告警功能 |
| 告警提示 | 測試值超過告警設定值時，“嘟--嘟--嘟--”告警提示 |
| 測試指示 | 測試過程中藍色TESTING燈閃爍 |
| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| 測 試 線 | 4條：紅黑各2條，每條線長5m |
| 背光功能 | 可控灰白屏背光，適合昏暗場所使用 |
| 顯示模式 | LCD；尺寸：128mm×75mm |
| 主機尺寸 | 212mm×175mm×76mm |
| 質 量 | 950g |
| 線路電壓 | 應避免線路帶電測量 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 低電壓指示 | 當電池電壓降到6.8V±0.1V時，電池電壓低符號顯示，提醒及時充電。 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
| 充電接口 | 有 |
| USB接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
| 適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2 |
| JJG724-1991《直流數字式歐姆表檢定規程》 | |
| JJG166-1993《直流電阻器檢定規程》 | |
| DL/T967-2005《回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
