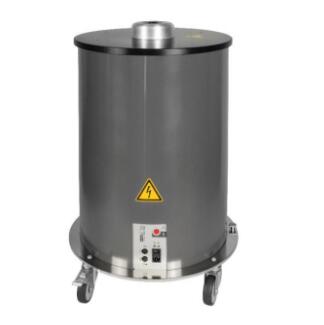

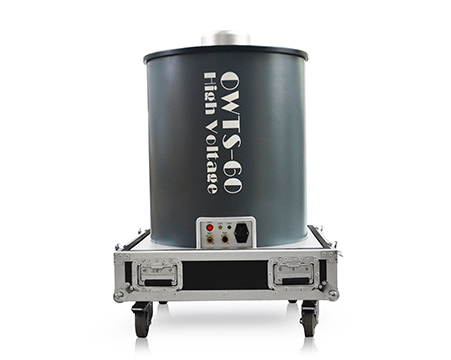

MV30電纜振蕩波局放綜合測試儀
現場交流振蕩波電壓測試結合非破壞性的局部放電和介質損耗因素測量，可發現新安裝、修繕或老化電纜絕緣問題。
可以發現由以下原因?qū)е碌臐撛谛越^緣缺陷:
（1）安裝工藝不合格；
（2）暴力施工；
（3）電纜配件的質量缺陷；
（4）電纜老化引起的絕緣缺陷。
傳統交流試驗電壓一般是運行電壓的1.6倍以上，但試驗時間較長，屬于破壞性試驗；
振蕩波測試能夠?qū)φ麄€(gè)電纜系統（本體及電纜附件）進行局放測量及定位。
技術規格：
可以發現由以下原因?qū)е碌臐撛谛越^緣缺陷:
（1）安裝工藝不合格；
（2）暴力施工；
（3）電纜配件的質量缺陷；
（4）電纜老化引起的絕緣缺陷。
傳統交流試驗電壓一般是運行電壓的1.6倍以上，但試驗時間較長，屬于破壞性試驗；
振蕩波測試能夠?qū)φ麄€(gè)電纜系統（本體及電纜附件）進行局放測量及定位。
技術規格：
|
輸出電壓 |
30kV 峰值/21.2kV 有效值 |
|
線圈電感 |
約1.0H |
|
阻尼ac頻率范圍 |
20Hz-800Hz |
|
測試電纜電容范圍 |
60kV時*高5μF，*高10μF |
|
高壓充電電流 |
6.6mA |
|
重量(不含運輸箱) |
約64kg |
|
操作溫度 |
-25℃- 65℃,無凝露 |
|
電源 |
單相110-240V, 48-63Hz, 550VA |
|
RAM |
1024MB |
|
數據采集 |
內置100MHz DAQ, 8位 |
| 校驗?zāi)Ｊ?br /> |
自動/手動 |
|
PD測量范圍 |
1pC- 150nC |
|
PD測量帶寬 |
符合IEC 60270 |
|
PD定位帶寬 |
150kHz- 50MHz, 寬廣范圍, 可就長短電纜自動調整帶寬 |
|
介質損耗范圍 |
0.1%- 10.0% |
|
操作界面 |
遠程客戶端(筆記本) ；OWTS診斷軟件包: 全面的查看、處理、分析及報告OWTS測量數據 |
