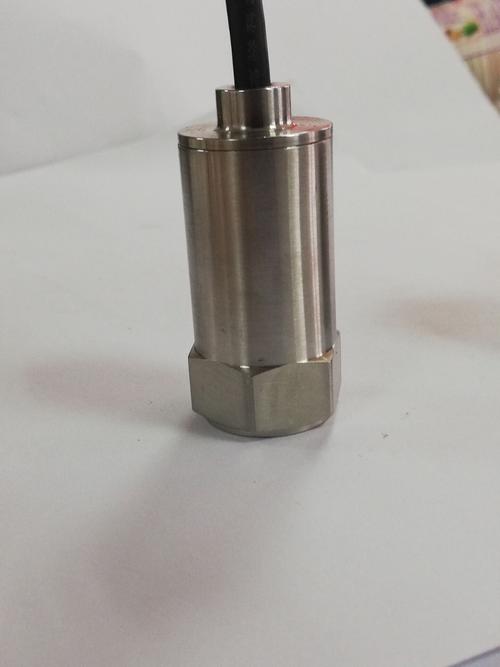

FB-2000防爆振動速度傳感器

FB-2000防爆振動速度傳感器，F(xiàn)B型防爆振動速度傳感器主要用于機械振動測量，它是利用磁感應原理將振動速度量轉換成電壓量輸出。由滾動支撐的轉子，其振動會足夠大的傳到軸承座上，安裝在座上或者很靠近外殼上的傳感器，由內部運動線圈切割磁力線而輸出電壓，提供信號輸送給檢測儀表，用來對機械故障進行預測和報警。

FB-2000防爆振動速度傳感器

FB型防爆振動速度傳感器是根據GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分隔離“d”》的規定制成隔爆型結構，其防爆標志為Exib IICT6，適用于工廠存在或可能存在IIA、IIB、IIC類，T1～T6組可燃性氣體、蒸氣與空氣混合形成的爆炸性危險1區、2區場所。
FB型防爆振動速度傳感器主要用于機械振動測量，它是利用磁感應原理將振動速度量轉換成電壓量輸出。由滾動支撐的轉子，其振動會足夠大的傳到軸承座上，安裝在座上或者很靠近外殼上的傳感器，由內部運動線圈切割磁力線而輸出電壓，提供信號輸送給檢測儀表，用來對機械故障進行預測和報警。
防爆要點
在進行防爆振動速度傳感器結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起傳感器外部爆炸性物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼最高表面溫度等關鍵條件著手，確保隔爆性能。
防爆振動速度傳感器的外接地是確保其安全運行的重要措施，傳感器與被測量物體通過不銹鋼安裝螺釘牢固連接，可靠接地。
工作原理
此防爆振動速度傳感器是屬于慣性式傳感器，是利用磁電感應原理把振動信號變換成電信號。它主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器中剛性地固定有磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動、切割磁力線，在線圈內產生感應電壓，該電壓值正比于振動速度值。與二次儀表相配接，即可顯示振動速度或位移量的大小。
技術指標
◆    防爆標志：Exd II CT6
◆    防護等級：IP54
◆    靈敏度：20mv/mm/s±5%
◆    頻率響應：5～300Hz±8%
◆    固有頻率：約12Hz
◆    振幅極限：2mm（峰-峰值）
◆    最大加速度：10g
◆    安裝方式：垂直或水平
◆    溫度范圍：-30℃～120℃
◆    相對濕度：至95%不冷凝，且周圍無強電磁場干擾
◆    外形尺寸：φ35×58mm
◆    安裝方式：在軸承座上適當位置開個M10×1.5，深10mm的孔，用雙頭螺釘固定
◆    重量：約250g
低頻振動速度傳感器
1.  傳感器有很低的使用頻率，可以適用于低轉速的轉動機器。
2. 相對于其它類型的振動傳感器而言，OD9300傳感器有較低的輸出阻抗，較好的信噪比。它同一般通用交流電壓表或示波器配合就能工作。對輸出插頭和傳輸電纜也無特殊要求，使用方便.
3. 傳感器設計中取消了有摩擦的活動元件，因此使用壽命相對很長。
4. 傳感器有一定抗橫向振動能力（不大于10g）
主要技術指標
1．頻響范圍：0.5Hz～200Hz（-3dB）
2．靈敏度：8mV/μm±5%、 5mV/μm±5%、 4mV/μm±5% （或根據用戶要求調整）
3．量程：±1mm（±2mm、±3mm 等）
4．線性度：<2%
5．最大輸出電壓：8V（單峰）
6．使用溫度范圍，-30℃-80℃
7．工作方向：H  水平型      V  垂直型
8．工作電源：±12VDC
9．安裝方式：在Φ56的圓周角上用2個M5螺釘固定。
10．外型尺寸及接線示意：
9300低頻振動速度傳感器選型：
A □安裝角度/最低工作頻率選擇
V： 0°±2.5°（垂直安裝）
H：90°±2.5°（水平安裝）
B □靈敏度選擇
B: 靈敏度:8mv/um     F：靈敏度:5mv/um （可根據用戶要求）
C □量程選擇
01:   ±1mm
02    ±2mm
03    ±3mm
主要用于水輪發電機、低頻轉動機械、工程建筑和橋梁等的振動測量。
主要性能指標：
頻響范圍：0.5～80Hz(-3dB)
量程：±1mm(或±2mm、±3mm)
幅值線性度:<5%
分為水平和垂直安裝兩種方式，適合于易燃易爆氣體的

防爆一體化振動變送器：把振動速度傳感器、精密測量電路集成在一起,實現了傳統的“傳感器十變送器”模式的振動測量系統的功能,實現了經濟型高精度振動測量系統,該變送器可直接連接DCS、PLC或其它系統,是風機、水泵等工廠設備振動測量的理想選擇。
安裝位置：垂直或者水平安裝于被測振動點上，變送器底部用M20螺釘固定。
技術參數：
1. 靈敏度: 20mv/mm/s±5%、30mv/mm/s±5%、50mv/mm/s±5%
2. 頻率響應：5 ～ 500 Hz
3. 自振頻率：10Hz
4. 測量范圍：1、0～10mm/s、0～20mm/s、0～50mm/s
2、0～100um、0～200um、0～500um
5. 輸出電流：4～20mA
6. 輸出阻抗：≤500Ω
7. 工作電壓：DC24V
8. 最大加速度：10g
9. 測量方向：垂直或水平
10.使用環境：溫度 -30℃～50℃ 相對濕度 ≤90%
11.安裝螺紋:M20×1.5
12.外形尺寸：鋁材
