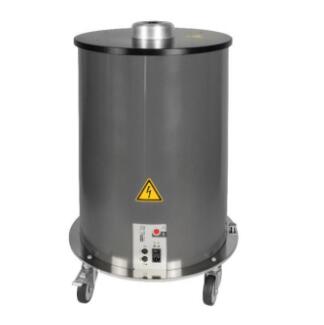

ONSITE MV10電纜阻尼振蕩波測試系統可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅,可以很容易地測定電纜介損。根據建議的測試電壓等級進行測試(依據相關的IEC、IEEE與CIGRE標準及指導方針), DAC測試可評估整個電纜系統絕緣是否完好(無瑕疵及無老化)，以及是否能耐受一個較高的電壓水平
ONSITE MV10電纜阻尼振蕩波測試儀主要型號：CAL141、DAC MV30、DAC MV60、DAC HV300、DAC HV200、DACHV400、IT6、IT30、TDS 146
ONSTIE High Voltage電力電纜振蕩波局放測試系統的特點:
1.測試頻率接近 50Hz工頻電壓，測試結果對應于實際運行狀態
2.測試時間極短（幾百毫秒），為無損的測試方法
3.局放量的校準依據 IEC 60270標準
4.采用無線局域網（WLAN）進行控制和通訊，操作安全
5.局放檢測與局放點定位技術相結合
6.同時可測量介損和電纜電容等參數
7.自動調節系統參數來優化測量的靈敏度
8.帶有接頭定位功能的自動校準模式
9.可生成直觀的局放分布圖表和測試報告
10.便攜式設計，重量輕，現場安裝簡單
ONSITE MV10電纜阻尼振蕩波測試儀技術參數：
高壓電纜測試參數/型號
MV10（適用于10kV電纜）
MV20（適用于10-35kV電纜）
輸出測試電壓
30kVpeak/21.2kVrms
60kVpeak/42.4kV rms
線圈電感值
1.0H
2.5H
線圈電阻值
20ohm
32ohm
振蕩電壓頻率
50-550Hz
50-550Hz
高壓開關
LTT
LTT
待測電纜等效電容值
0.08-4цF
0.035-4цF
高壓充電電流
12mA
6mA
系統重量(不包含包裝箱)
75kG
90kG
局放測量量程(IEC標準）
1pC-100nC
1pC-100nC
局放定位功能（頻寬）
150kHz-20MHz
150kHz-20MHz
介損測量范圍
0.1%-5%
0.1%-5%
控制操作
WLAN 802.11g
WLAN 802.11g
