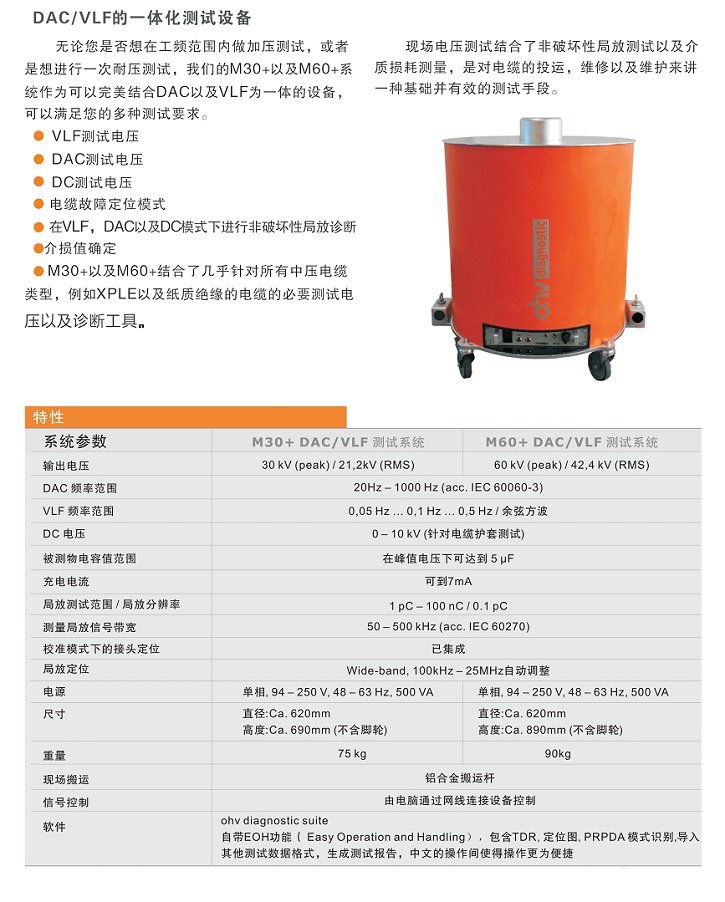

DAC/VLF M30+電纜電壓故障定位測試儀

DAC/VLF M60+電纜電壓故障定位測試儀

DAC M60電纜振蕩波測試系統
用途廣泛的 DAC 中壓電纜振蕩波測試系統
可進行耐壓測試, 局放分析以及局放定位

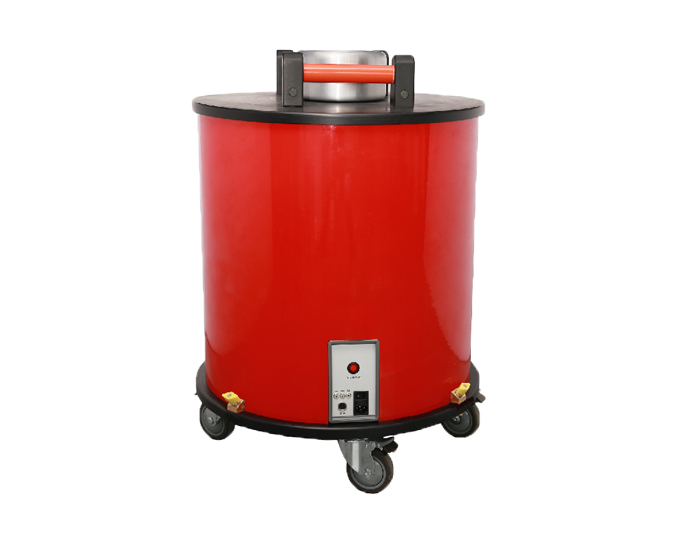

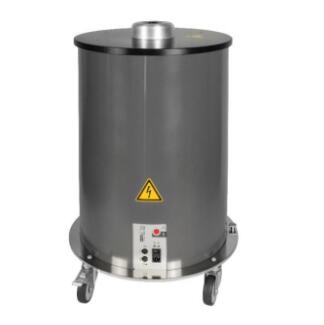

DAC M30  M40   M60 阻尼交流測試系統
DAC M30、M40 和 M60 高級阻尼交流 (DAC) 電纜測試系統分別集成了高達 30 kV

DAC M30、M40 和 M60 高級阻尼交流 (DAC) 電纜測試系統分別集成了高達 30 kV峰值、40 kV峰值和 60 kV峰值的局部放電 (PD) 診斷功能。該系統還根據耗散因數 (tan delta) 估計來評估電纜老化狀態。PD 映射允許用戶識別沿電纜長度的 PD 區域。便攜式現場 DAC 電壓測試與無損 PD 和 tan delta 測量相結合，對于新安裝、維修或服務老化的電纜系統的可靠服務而言是獨一無二的基礎。

還存在用于高壓傳輸類電纜的模型（DAC H200 或 DAC H300）

DAC M30 / M40 / M60 特點

• 測試電壓高達 30 kV峰值 （M30 型）、40 kV峰值 （M40 型）和 60 kV峰值 （M60 型）

• 可根據要求提供更高的測試電壓

• 根據 IEEE 400.4 執行測試

• 測試電壓頻率與工作電壓頻率相當

• 配備集成控制單元、高壓電源、諧振電感器、分壓器和局部放電測量系統的腳輪

• 使用隨附的鋁制把手輕松提升

• 通過帶有診斷套件軟件的筆記本電腦進行測量控制和分析

•


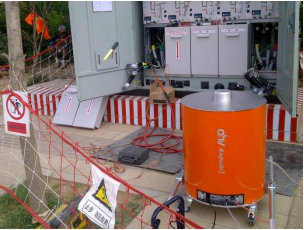

  高級 DAC 測試系統 M30/M40/M60

  緊湊、輕便、多功能的 DAC 中壓電纜測試系統具有

  耐壓測試、局部放電分析、局部放電定位

  阻尼交流電 (DAC) M30、M40 或 M60 非常緊湊、輕便，并且

  用于中壓配電電纜測試和診斷的多功能系統。它們是可編程的

  并具有自動耐壓測試、局部放電 (PD) 測量和分析以及

  PD 本地化。使用直觀的軟件進行控制和分析是用戶友好的。

  DAC 電纜測試不僅是一種基本的“好壞”測量工具，而且是一種高級分析和

  診斷概念。它允許評估新安裝、維修或服務的電纜系統的電纜絕緣狀況，從而支持資產管理。測量模式包括：

  ? 耐壓測試

  ? 沿整個電纜進行局部放電測量、分析和定位

  ? 估計損耗因子（tan delta）

  DAC 電壓測試和 PD 分析允許可靠地檢測：

  ? 安裝或鋪設過程中因工藝不佳而導致的絕緣缺陷

  ? 電纜附件的缺陷，例如接頭和終端

  ? 老化過程導致電纜絕緣劣化

  高級 DAC 測試系統 M30/M40/M60

  緊湊、輕便、多功能的 DAC 中壓電纜測試系統具有

  耐壓測試、局部放電分析、局部放電定位

  阻尼交流電 (DAC) M30、M40 或 M60 非常緊湊、輕便，并且

  用于中壓配電電纜測試和診斷的多功能系統。它們是可編程的

  并具有自動耐壓測試、局部放電 (PD) 測量和分析以及

  PD 本地化。使用直觀的軟件進行控制和分析是用戶友好的。

  DAC 電纜測試不僅是一種基本的“好壞”測量工具，而且是一種高級分析和

  診斷概念。它允許評估新安裝、維修或服務的電纜系統的電纜絕緣狀況，從而支持資產管理。測量模式包括：

  ? 耐壓測試

  ? 沿整個電纜進行局部放電測量、分析和定位

  ? 估計損耗因子（tan delta）

  DAC 電壓測試和 PD 分析允許可靠地檢測：

  ? 安裝或鋪設過程中因工藝不佳而導致的絕緣缺陷

  ? 電纜附件的缺陷，例如接頭和終端

  ? 老化過程導致電纜絕緣劣化

  DAC 電纜測試系統旨在根據要求滿足特定的最大測試電壓。這

  測試系統隨附堅固耐用的運輸和儲存箱，

  很容易運送到電纜測試站點。

  特征：

  ? 符合 IEC 60060-3 和 IEEE 400.4 的耐壓測試和 PD 分析

  ? 損失因子估計（tan delta）

  ? 最大充電和峰值電壓分別為 30、40 和 60 kV。

  ? 包括 1 個 DAC 單元和基本負載電容器，大約共 100 公斤

  ? 堅固耐用的運輸和儲存箱

  ? 使用隨附的診斷軟件進行簡單直觀的操作

  技術數據：

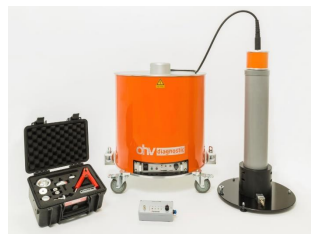

  供貨范圍：

  ? DAC 系統包括控制、HVDC 電源、開關、PD 檢測器和基本負載電容器

  在崎嶇不平的情況下

  ? 電纜組包括電源、接地、高壓連接電纜和接地棒

  ? 帶有 USB 充電和信號線的可充電校準器

  ? 診斷軟件和操作手冊

  系統布局

  單元 1 DAC 系統，包括控制、HVDC 發電機、開關和 PD 檢測器

  單元 2 基本負載電容器（用于測試短電纜）

  200 nF / 30 kV（對于 M30）或 60 kV（對于 M40 和 M60）

  電壓和操作

  電源 單相，94 – 250 V，48 – 63 Hz，500 VA

  DAC 輸出電壓 M30：最大值30 kVpeak / 21 kVrms

  M40：最大。 40 kVpeak / 28 kVrms

  M60：最大。 60 kVpeak / 42 kVrms

  DAC 頻率范圍 20 – 1000 Hz

  手術

  測試對象容量 25 nF – 8 μF（大約 20 公里/12 英里的電纜）

  校準模式下集成的關節定位

  PD 測量范圍 5 pC – 100 nC

  局部放電測量分辨率 1 pC

  PD 定位寬帶，100 kHz – 20 MHz，自動調整

  軟件診斷套件，包括 TDR、位置映射、相位分辨 PD

  分析、模式識別、測試報告生成器

  安全接地棒和帶緊急關閉和電壓控制的安全盒

  工作范圍溫度：0 – 50°C (32 – 122°F)

•
