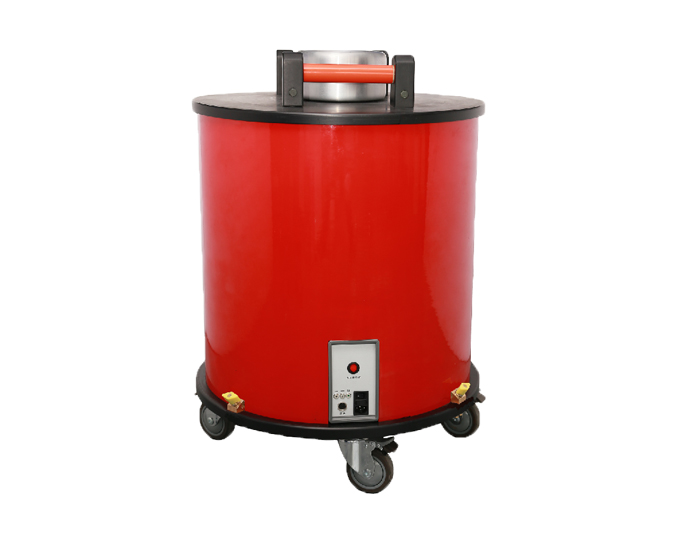

OHV M60 Sin電纜老化介損評價系統
一．測試背景

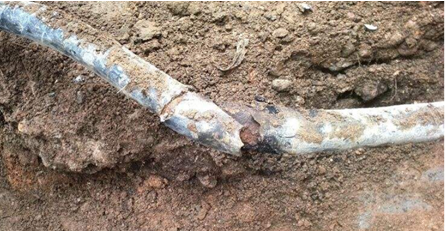

90年代最早期的電纜至今已有近30年的歷程，隨著時間的推移，相當一部分電纜出現了絕緣老化的狀況，也就是介質損耗因數發生了變化，介質損耗產生的熱量將嚴重限制電纜的傳輸容量及電纜壽命，由于受到各種因素的影響，如直埋電纜受到化學腐蝕，施工質量不好導致機械損傷，長期的超負荷運行，電流的熱效應，電荷的集膚效應以及鋼鎧的渦流損耗、絕緣介質損耗產生過高的溫度下也加速絕緣的老化，因此介質損耗的大小是斷定絕緣性能的一項重要指標。

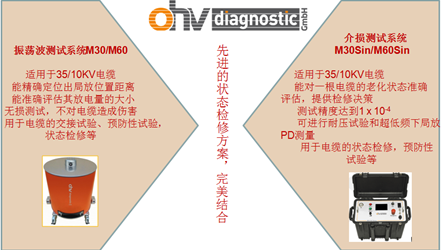

德國ohv在原有的電纜振蕩波技術及設備已經很穩定成熟的基礎上，對于先進的電纜檢修手段我們推出了電纜介質損耗測試系統，能和電纜振蕩波技術完美的結合，來評價一根電纜的運行狀態，使電纜達到最理想最安全可靠的運行狀態。

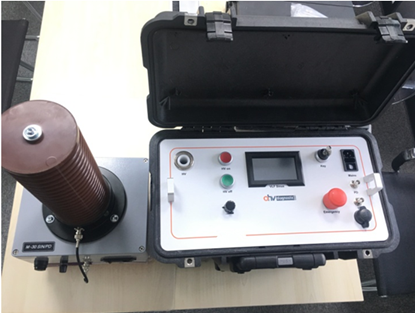

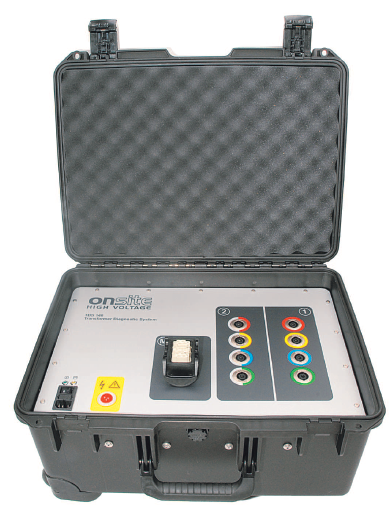

OHV通用的測試和分析套裝軟件，支持對現場測試進行快速設定，體積小巧輕便，可進行直流測試，超低頻交流耐壓試驗，超低頻介損診斷測試，局放測試，可與振蕩波測試搭配使用
二．技術參數
OHV M60 Sin
輸入電壓
V
100-240
輸入頻率
Hz
50/60
輸出電壓
正弦
kV
0-60
DC
kV
0-60
精度
%
±1
分辨率
kV
0.1
輸出電流
電流
mA
0-50
分辨率
μA
≤10
精度
%
±1
輸出頻率
Hz
0.01- 0.1 Hz (默認0.1Hz)-自動調整頻率
電阻范圍
GΩ
0.1 MΩ-5 GΩ
輸出負載
μF
1.0 μF @ 0.1 Hz , 44 kVrms (3千米電纜)
2.0 μF @ 0.05 Hz, 44 kVrms (6千米電纜)
5.0 μF @ 0.02 Hz , 44 kVrms (15千米電纜)
輸出模式
全程獨立負載的交流（極低頻）輸出，直流(正或負極)
內存
50次測試記錄
介質損耗診斷系統
工作電壓
電壓范圍
kV
正弦：1-60
頻率
Hz
0.1
電壓測量
分辨率
kVrms
0.1
精度
%
≤0.5%讀值
電流測量
分辨率
μA rms
0.1
精度
%
≤0.5讀值
Tanδ測量
分辨率
0.1 x 10-3
精度
nF
± 0.3 x E-3 (負載＞15 nF)
± 0.5 x E-3 (負載＜15 nF)
局部放電診斷系統
輸入電壓
V
110 - 240V AC, 50/60Hz
工作電壓
電壓范圍
kV rms
正弦波:1-60
頻率
Hz
0.01-0.1
高壓耦合電容器
nF
0-2
高壓濾波器
nF
0-6
過濾
數字&模擬
速度范圍
m/μs
10-150
測試范圍
km
≥100
PD背景級別
pC
< 10
PD定位精度
%
≤1
PD分辨率
pC
≤0.1
采樣率
MHz
0-300
帶寬
MHz
0-300
信號放大器
dB
0-80
功能
0.1Hz正弦波超低頻交流耐壓測試、DC耐壓測試、外護套測試、TD介損測試 PD局放定位
