CA9385瞬態抑制二極管測試儀也叫TVS測試儀
CA9385瞬態抑制二極管測試儀也叫TVS測試儀是專門針對TVS二極管性能指標測試而設計的，屬工業級測試儀器。CA9385瞬態抑制二極管測試儀瞬態抑制二極管和傳統的穩壓二極管相比具有更快的響應速度等優點，在電路設計中應用頗為廣泛.
CA9385瞬態抑制二極管測試儀也叫TVS測試儀是專門針對TVS二極管性能指標測試而設計的，屬工業級測試儀器。由主機、LCD液晶顯示屏、上位機軟件、電源適配器等組成。瞬態抑制二極管和傳統的穩壓二極管相比具有更快的響應速度等優點，在電路設計中應用頗為廣泛，因此為了保證產品的性能，對出廠的每只二極管性能進行測試顯得尤為重要，在瞬態抑制二極管的性能指標中，其中*重要的指標就是“反向擊穿電壓”，本款產品就是針對這一指標檢測而設計的。

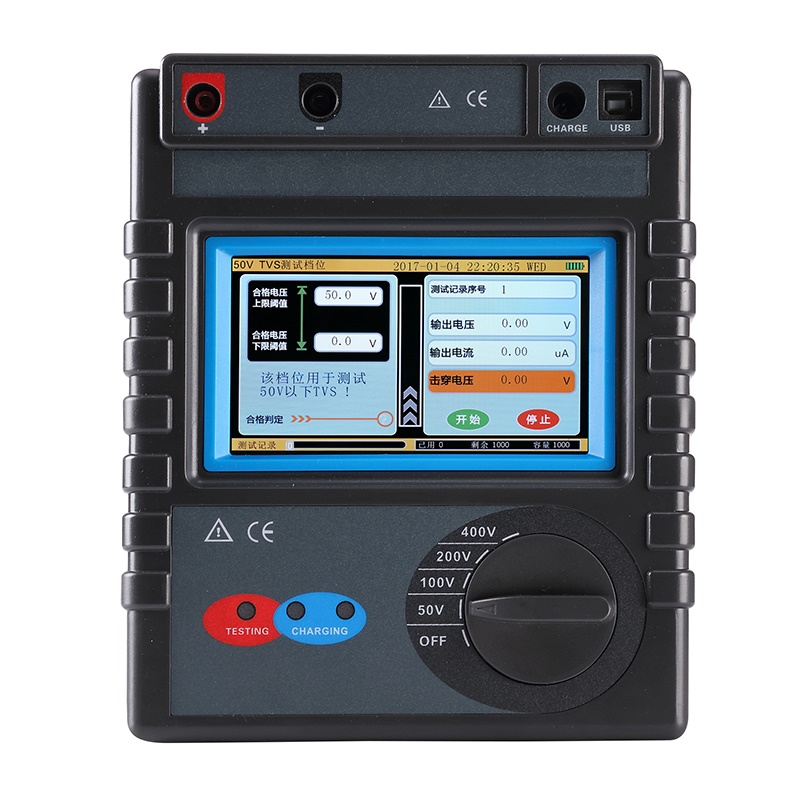

CA9385瞬態抑制二極管測試儀也叫TVS測試儀本產品相比傳統的測量儀表，增加了LCD液晶顯示功能，這樣便于用戶操作和測試結果顯示。LCD液晶顯示部分主要分為電壓閾值輸入、合格判定、測試結果顯示、實時電壓電流顯示、測量記錄使用情況、電池電量顯示、測試記錄顯示及測試記錄操作等幾個部分組成；與其他測量儀表相比開機鍵和其他功能鍵的硬件設計也是不同的，該款儀表采用的是旋鈕開關，這樣相比傳統的按鍵使用壽命更長使用更便捷；在電源方面該款產品采用可充電鋰電池供電，便于攜帶，在沒有電的地方工作只需要給其充滿電即可，相比與傳統的干電池供電，更持久、更環保。
CA9385瞬態抑制二極管測試儀也叫TVS測試儀該款產品的另一亮點是具有測試結果記錄功能，每個檔位可以存儲1000條測試記錄，用戶可以對測試結果進行查看和操作，同時可以使用本公司配備的上位機軟件進行測試記錄查看和操作，為用戶提供了測試記錄導出功能，用戶可以把測試記錄導出到EXCEL表格中。這樣用戶可以對測試數據進行查看、對比和分析。
二．量程及精度
|
測試功能 |
量 程 |
精 度 |
分辨率 |
|
電壓測試（DC） |
0V～50V |
±0.3V-±0.5V |
0.8mV |
|
50V～100V |
|||
|
100V～200V |
|||
|
200V～400V |
(注：23℃±5℃，75%rh以下)
三．技術規格
|
功 能 |
對單向和雙向TVS管進行反向擊穿電壓測試。 |
|
電 源 |
外接電源適配器供電：AC110V～240V轉DC12V |
|
內置電池 |
可充鋰電池：7.4V、2600mAh，循環充電次數約1000次 電池充滿連續供電時間約6小時 |
|
電壓量程 |
0V-400V |
|
電流分辨率 |
0.26uA |
|
數據存儲 |
每個檔位存儲1000條測試記錄 |
|
測試記錄查詢 |
支持測試記錄查詢及操作 |
|
通訊方式 |
串口通訊 |
|
顯示方式 |
彩色觸摸屏 |
|
LCD尺寸 |
108mm×65mm |
|
主機尺寸 |
212mm×175mm×76mm |
|
短路保護 |
當儀表輸出端短路時自動停止輸出，保護自身和工作人員的安全。 |
|
LCD顯示內容 |
顯示實時電壓、電流數據，測試完成后顯示測試結果，對測量記錄、電池電量等信息均有顯示。 |
|
CHARGE燈 |
充電指示燈，充電時亮紅燈，充滿時亮綠燈 |
|
工作指示燈 |
當用戶點擊屏幕開始按鈕時，儀表開始輸出電壓，同時藍色指示燈亮起，測試完成后該燈熄滅。 |
