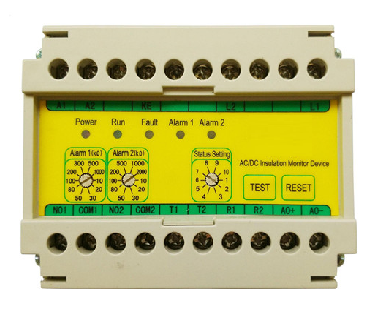

sat8-D型電動大巴/汽車充電樁絕緣監視器
SAT8-D型絕緣監視裝置
SAT8-D型絕緣監視儀是在SAT8-III型基礎上改進而來,主要針對于電動汽車充電樁和光伏逆變系統的絕緣監測及報警。SAT8-D型絕緣監視儀采用最先進的歐美標準采用脈沖方波法進行絕緣監測,在直流系統和地之間注入脈沖對稱方波信號時刻監測系統對地絕緣電阻,具有測試精度高,抗干擾性強等優點,具有平衡電橋法不可比擬的優勢。
|
sat8-D型電動大巴/汽車充電樁絕緣監視器 產品主要技術性能: 1. 產品輔助電源: AC 85~264V(40…400Hz) 或 DC 9~36V(二者選其一)2. 產品消耗: 大約 4VA 3. 被測電網電壓: DC 0~800V 或 AC 0~600V 4. 產品設定報警值: 報警 1: 10~100k 報警 2: 10~200k 5. 內部測試電壓: +/- 24V 6. 最大測試電流(R=0): 〈 0.1mA 7. 最大允許噪聲直流電壓: DC 1200 V 8. 線至地電容值: 1…100μF 9. 測量精度: 5% 10. 觸點: 2 組獨立常開觸點對應 2 組報警信號 最大切換容量: AC 230V,5A 或 DC 30V 3A 最大通電容量: AC 230V,2A 或 DC 30V 2A 11. 輸出: 4~20mA 對應 0~200kΩ(可根據客戶需求制) 可選擇Can總線或者485通訊 12. 運行數據運行模式: 連續運行 13. 運行溫度范圍: -20...+60 ℃ 14. 污染等級: II 級 15. 防護等級:外罩: IP50 IEC/EN 60 529 端子: IP20 IEC/EN 60 529 16. 接線 L1,L2:1000V 高壓導線 2.5 mm2 PE:4 mm2 導線 其他端子:1.5 mm2 以上導線 17 .安裝: 使用 15mm 長 M4 螺絲安裝(推薦) 18.重量: 約 400g |
