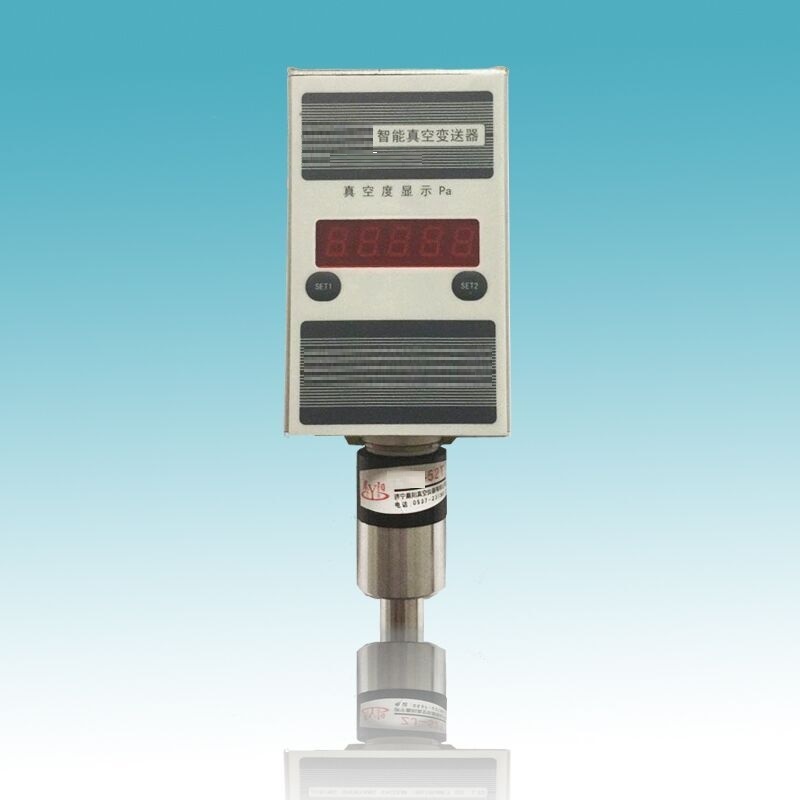

JG-K10智能真空變送器

1、工作原理：利用熱傳導現象測量氣體的壓強，它有供電系統、測量電路、V/F變換電路和單片機組成。供電系統供電使電阻規熱絲溫度恒定不變，即熱絲的電阻值恒定不變，由于氣體的壓強不同，氣體導走的熱量損失不同，氣體壓強越高，導走的熱量越多。由于供電系統自動供電補償使它的熱絲溫度恒定不變，測試供電電壓的變化即得氣體的壓強。運算放大后經單片機處理通過顯示板顯示，同時通過數模轉換輸出0-10V(0-5V)的標準電壓模擬量或4-20毫安的標準電流量輸出,RS232接口輸出。
2、特點：儀表具有顯示器和真空傳感器一體化設計。 體積小, 自帶顯示和真空規管, 安裝簡單, 使用方便等特點。
3、技術參數：
體積：76X45毫米(同手機體積相當)
配用傳感器：T型真空規管
測量范圍： 100000到0.1帕，測量精度為±15%（有效測量范圍內）。

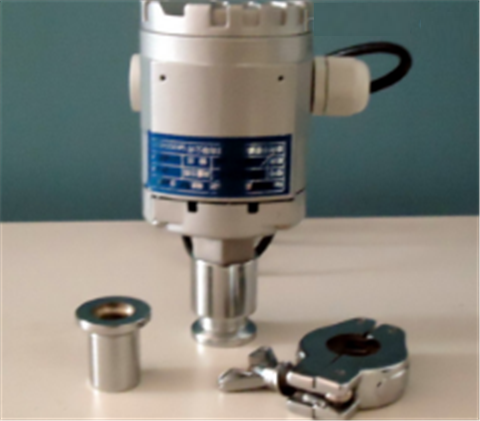

傳感器接口可選用：15.5直管，KF16法蘭，KF25法蘭，KF40法蘭等
4、應用行業： 層壓機、真空爐、空調、冰箱、冷飲機、化工、電工等行業中旋片機械泵和羅茨泵抽氣設備真空測量及自動控制以及數據遠傳等。

5、電壓信號輸出計算公司

真空度 計算公式 電壓(V)
1000---100 P=［（V-7.5）x9/2.5+1］x100 10-7.5
100---10 P=［（V-5）x9/2.5+1］x10 7.5-5
10---1 P=［（V-2.5）x9/2.5+1］x1 5-2.5
1---0.1 P=［（V-0）x9/2.5+1］x0.1 2.5--0

6、電流信號輸出計算公司

真空度 計算公式 電流(I)
1000---100 P= [(I-16)X9／4+1]X100 20-16
100---10 P= [﹙I-12﹚X9／4+1]X10 16-12
10---1 P= [﹙I-8﹚X9／4+1]X1 12-8
1---0.1 P= [﹙I-4﹚X9／4+1]X0.1 8--4

7、RS232接口發送規約

1、 傳輸方式：10位傳輸，一位起始位（0），8位數據位（低位在先），1位停止位（1）。
2、 波特率：19.2KHZ
3、 發送順序：（為ASCII碼）
02A X Y Z W
02A為開始特征字
式中，X Y 為電阻計單元測量系數， Z 為電阻計單元指數符號 W為電阻2單元指數
連接方式：
真空計（RS232）2------------計算機 2
真空計（RS232）5------------計算機 5
用串口調試助手V2.0

7\真空計串口通訊協議（MODBUS）采用MODBUS協議中RTU模式

數據格式為1為起始位，8位數據位，1-2位停止位（見停止位設定方法）無奇偶校驗位。波特率為：9600BPS

MODBUS RTU幀如下：

真空計地址可選1-99（16進制）。見地址設定方法、

功能命令使用讀寄存器命令（03）讀取儀器真空度顯示值

數據域在主機請求時為4個8位16進制數。其中前2個8位為寄存器高、低地址，后2個位寄存器的數量高、低位。如下：

本機寄存器地址與數據量對應真空計顯示如下表：

（4）真空計返回?cái)?shù)據格式

真空計數據顯示16進制方式

例如：真空計顯示4.5E-2帕，對應的數據符號為：AX10^B，式中A表示系數值（忽略小數點的16進制數，要求用戶在上位機接收后自行添加）B表示指數值，為帶符號的16進制數，B可為正數也可為負數。若B<(128)₁₀則為正數。B>或=(128)_10,則B=-(256-B)為負數。

如B=FE 則指數為-2 如B=03，則指數為+3

如儀器顯示4.5E-2 則對應十進制位A=45  B=-2 則對應的16進制為A=2D B=FE

當接收的數據為A=0 B=0，則表示規管未工作或燈絲斷，儀器顯示0.0000或- - - - -當接收的數據位A=64，B為任意，則表示儀器顯示在滿度或大氣狀態，此時儀器顯示H.H E5。當接收的數據為A=1,B為FF，則表示儀器顯示零點狀態。儀器顯示1. E-1。

綠色 接 TX+ 黑色 接 TX-

真空計地址設定方法：

按住’SET1”按鍵，再打開電源開關，儀表窗口顯示本機地址，此時本機地址可通過SET1SET2按鈕進行修改，修改范圍為01-99，修改完成后，關閉電源重新開機即可。（出廠設置一般為28）

真空計停止位設定方法：

按住SET2按鍵，再打開儀表電源開關，儀表窗口顯示值為停止位，并按下SET2按鍵進行修改，修改范圍為1和2，關閉電源重新開機即可（出廠時一般設為2）
