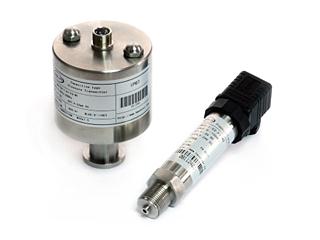

JG-M20系列真空/絕壓變送器是HELM在國內推出的一款專業用于真空測量控制的新系列產品，完全解決了真空測量難的問題，該系列產品分為JG-m27G負壓變送器、HM27A絕壓變送器、HM27CA 電容薄膜絕壓變送器三種規格，已廣泛應用制藥，醫療設備，航空航天，科研，檢漏，自動化設備配套等領域。
JG-M27G負壓變送器是采用HELM單晶硅厚膜傳感器，配以高精度信號處理電路，性能穩定，可靠，解決了國產擴散硅式負壓真空產品的信號不穩定，使用壽命不長等不足，常用量程有：0— -100KPa ；0—-50KPa等。
JG-M27A 絕壓變送器是采用德國HELM先進的絕壓芯片和溫度自補償及規一化電路調試等高新技術，將絕壓量程最小擴展到5KPa，且大幅度提高了產品的綜合精度，該型號產品技術先進，性能卓越，質量可靠，體積小，和國產同類型絕壓產品相比有非常大的優勢，性價比高。

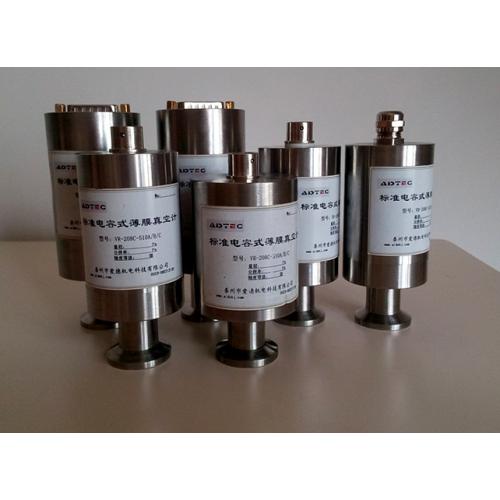

JG-M27CA電容薄膜絕壓變送器是本公司最新引進HELM電容薄膜規技術和國際先進的標定生產設備在國內生產的真空壓力儀表。此產品采用電容量變化原理工作，最小量程可做到絕壓0.02Pa—200Pa，且檢測不受檢測介質種類和成分的影響，有標準電信號輸出，可以遠傳，便于微處理機智能化控制，是一款低真空壓力測量的理想儀表。
產品特點
◇全部選用HELM高精度感測元件，其精度最高可達0.1％FS
◇性能穩定可靠
◇可長期連續使用，長期穩定性好
◇特殊要求可用于測量腐蝕性介質
◇抗過載能力強
◇響應快
◇可用于危險場所，有本安防爆型Ex iaⅡ CT5
◇結構多元化，可根據客戶的特殊要求進行個性化設計
產品應用
產品性能
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
|||
|
壓力類型 |
負表壓（G） 硅式絕壓（A） 電容薄膜絕壓（CA） |
|||
|
過載能力 |
負表壓為2倍，微量程絕壓為十倍至百倍 |
|||
|
測量范圍 |
負表壓： 0~-5KPa ..-50KPa…-100KPa |
|||
|
綜合精度 |
±0.1%FS |
±0.25%FS |
±0.5%FS |
|
|
長期穩定性 |
典型：±0.1%FS/年 |
最大：±0.15%FS/年 |
||
|
零點溫度漂移 |
典型：±0.01%FS/℃ |
最大：±0.15%FS/℃ |
||
|
靈敏度溫度漂移 |
典型：±0.01%FS/℃ |
最大：±0.15%FS/℃ |
||
|
工作溫度 |
-20～ 85℃ |
|||
|
補償溫度 |
-10 ～ 60℃ |
|||
|
環境溫度 |
-20 ～ 80℃ - |
|||
|
供電范圍 |
12~36VDC（一般24VDC） |
|||
|
信號輸出 |
4~20mA/1~5VDC/0~5VDC |
|||
|
負載電阻 |
≤(U-12)/0.02 Ω |
|||
|
分辨率 |
無限?。ɡ碚摚?，1/100000（通常） |
|||
|
外殼防護 |
插頭型（IP65）； 電纜型（IP67） |
|||
|
安全防爆 |
Ex iaⅡ CT5 |
|||
|
振動誤差 |
≤±0.01%FS(X、Y、Z軸，200Hz/g) |
|||
|
響應時間 |
≤2 ms |
|||
