產 品 說 明：
- 用于維護服務的全集成式自動解決方案
- 帶有載分接開關的變壓器用高科技診斷系統
- 能夠?yàn)楦黝愑休d分接開關（OLTC）提前實現主要易損機構的故障識別
- 識別變壓器體內部的繞組故障
- 適用于各類變壓器狀態評估的輔助工具

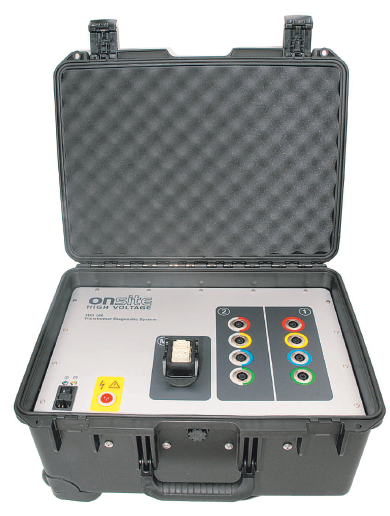

技術數據 TDS 146
|
電阻測量*大檢測電流 |
10 A DC |
應用 - 能夠按照需要進行所有現場檢測和測量 - 能夠?yàn)榱硕ㄆ诤桶葱杈S護而對所有類型的變壓器進行診斷 - 符合下列標準： ANSI / IEEE C57.12.90-1987, IEEE Std 62-1995, IEEE Std C57.12.37-2006, IEEE Std C57.140-2006, IEC 60214, IEC 60076-1 功能 - 通過下列方式評估轉換開關的狀態： - 動態電阻測量（DRM） - 觸點切換時間測量 - 有載轉換開關驅動軸線的位置測量（用于電機型有載轉換開關） - 有載轉換開關驅動機構電機功率測量 - 通過下列方式評估變壓器繞組的異常： - 變壓器匝比測量 - 靜態直流繞組電阻測量 - 所有抽頭位置和各相之間比較有載轉換開關的切換時間、變壓器匝比和靜態繞組電阻 - 檢測系統小巧、集成設計、重量較輕 - 有載轉換開關檢測能夠生成全面情況評估報告 - 一次連接設置實現所有測量 - 所有相的檢測程序簡易、全自動化 |
|
繞組電阻測量范圍 |
100 mΩ – 100 Ω |
|
|
繞組電阻測量精度 |
1 mΩ |
|
|
動態有載分接開關電阻測量范圍 |
100 mΩ – 100 Ω |
|
|
動態有載分接開關電阻測量精度 |
5 mΩ |
|
|
變壓器匝比測量檢測電壓 |
20V AC, 50 / 60 Hz |
|
|
變壓器匝比測量范圍 |
1 :1至1 :100 |
|
|
變壓器匝比測量精度 |
比例0.1%，電流1 mA,相0.5° |
|
|
變壓器匝比勵磁電流測量范圍 |
0 – 300 mA |
|
|
開關時間接觸計時測量精度 |
1 ms |
|
|
開關時間接觸計時測量輔助電壓 |
集成式 |
|
|
驅動電機功率測量電壓范圍 |
0-400 VAC, 50 / 60 Hz |
|
|
驅動電機功率測量電流輸入 |
電流鉗，10 V |
|
|
驅動電機功率測量精度 |
1W |
|
|
驅動軸線旋轉測量范圍 |
0 – 360° |
|
|
驅動軸線旋轉測量精度 |
0.5° |
|
|
變壓器連接 |
由繼電器矩陣自動配置 |
|
|
有載分接開關控制 |
2x NO觸點, 8A 400 V |
|
|
操作溫度范圍 |
0oC至50oC |
|
|
與筆記本電腦之間的通信 |
無線IEEE 802.11g |
|
|
供電電壓 |
單相AC 110 – 240 V 48 – 63 Hz 400 VA |
|
|
凈重 |
大約9.7千克 |
|
|
尺寸 |
W 570 x D 450 mm x H 270 mm |
|
|
|
||
|
|
|
|
|
|
|
|
